真空部品.jpトップページ >> ISO-KF･LF規格品 >> 半月クランプ
その他関連部品類
半月クランプ
■製品仕様 材質：アルミ
| 型式 |
|---|
| BCN-NW10 |
| BCN-NW16 |
| BCN-NW25 |
| BCN-NW40 |
| BCN-NW50 |

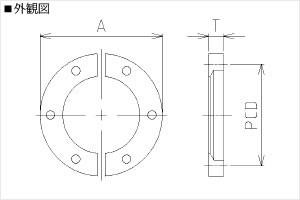

| 適合フランジ | Ａ寸法（mm） | PCD寸法（mm） | Ｔ寸法（mm） | ボルト穴（mm） | ボルト穴数 | 適用ネジサイズ |
|---|---|---|---|---|---|---|
| NW10KF | φ50.8 | φ38.1 | 9.2 | φ4.3 | 6 | M4 |
| NW16KF | φ50.8 | φ38.1 | 9.2 | φ4.3 | 6 | M4 |
| NW25KF | φ60.3 | φ48.0 | 9.8 | φ5.3 | 6 | M5 |
| NW40KF | φ74.6 | φ62.0 | 9.3 | φ5.3 | 6 | M5 |
| NW50KF | φ95.2 | φ82.6 | 10.3 | φ5.3 | 8 | M5 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ |
|
5～7日目発送 |
