真空部品.jpトップページ >> ISO-KF･LF規格品 >> 熱電対導入端子（プラグ型）

導入端子類

熱電対導入端子（プラグ型）
納期

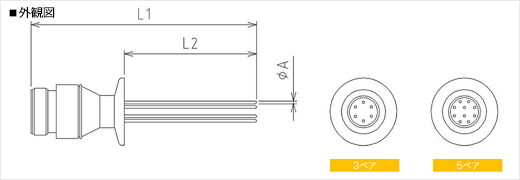

熱電対導入端子（プラグ型） 外観図
■ 製品仕様　　種類：Kタイプ（CA)　　ベーキング温度：120℃
型式
TCMN-NW25-3P
TCMN-NW40-3P
TCMN-NW50-3P
TCMN-NW25-5P
TCMN-NW40-5P
TCMN-NW50-5P
接続フランジ L1寸法（mm） L2寸法（mm） ΦA寸法（mm） ベア数 タイプ
NW25KF 134 78.5 Φ1.6 3 アルメル・クロメル（JIS：K)
NW40KF 134 78.5 Φ1.6 3 アルメル・クロメル（JIS：K)
NW50KF 134 78.5 Φ1.6 3 アルメル・クロメル（JIS：K)
NW25KF 134 78.5 Φ1.6 5 アルメル・クロメル（JIS：K)
NW40KF 134 78.5 Φ1.6 5 アルメル・クロメル（JIS：K)
NW50KF 134 78.5 Φ1.6 5 アルメル・クロメル（JIS：K)
標準価格
[税抜]		 見積り 2D CAD 納期
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
プラグコネクタ
プラグコネクタ
型式
TCMN-3P-AP
TCMN-5P-AP
名称 材質 適合ケーブル ベア数
多極端子用プラグコネクタ 本体：アルミ合金、絶縁：PTFE 仕上り外径 Φ15以下 3
多極端子用プラグコネクタ 本体：アルミ合金、絶縁：PTFE 仕上り外径 Φ15以下 5
標準価格
[税抜]		 見積り 納期
要問合せ
問合せ
要問合せ
問合せ
ピンコネクタ（真空）
ピンコネクタ（真空）
型式
TCMN-3P-VP
TCMN-5P-VP
名称 材質 適合ケーブル ベア数
ピンコネクタ アルメル・クロメル 芯線Φ1.0以下 3
ピンコネクタ アルメル・クロメル 芯線Φ1.0以下 5
標準価格
[税抜]		 見積り 納期
要問合せ
問合せ
要問合せ
問合せ
