真空部品.jpトップページ >> ISO-KF･LF規格品 >> 異形変換継手（LF/JIS）（LF/ICF）
継手類

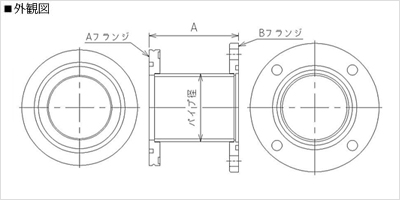

異形変換継手（LF/JIS）
■製品仕様（VF） 材質：SUS304
| 型式 |
|---|
| VCN-LF100/JIS65VF |
| VCN-LF160/JIS100VF |
| VCN-LF200/JIS150VF |
| VCN-LF320/JIS250VF |
| Aフランジ (クロークランプタイプ） |
Bフランジ （JIS溶接フランジ） |
A寸法（mm） | パイプ径（mm） |
|---|---|---|---|
| NW100LF | JIS65VF | 100 | Φ76.3 |
| NW160LF | JIS100VF | 100 | Φ114.3 |
| NW200LF | JIS150VF | 100 | Φ165.2 |
| NW320LF | JIS250VF | 100 | Φ267.4 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 |
■製品仕様（VG） 材質：SUS304
| 型式 |
|---|
| VCN-LF100/JIS65VG |
| VCN-LF160/JIS100VG |
| VCN-LF200/JIS150VG |
| VCN-LF320/JIS250VG |
| Aフランジ (クロークランプタイプ） |
Bフランジ （JIS溶接フランジ） |
A寸法（mm） | パイプ径（mm） |
|---|---|---|---|
| NW100LF | JIS65VG | 100 | Φ76.3 |
| NW160LF | JIS100VG | 100 | Φ114.3 |
| NW200LF | JIS150VG | 100 | Φ165.2 |
| NW320LF | JIS250VG | 100 | Φ267.4 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 |

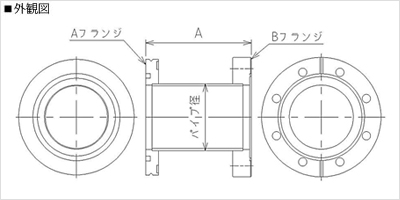

異形変換継手（LF/ICF）
■製品仕様 材質：SUS304
| 型式 |
|---|
| VCN-LF80/ICF114 |
| VCN-LF160/ICF152 |
| VCN-LF200/ICF203 |
| Aフランジ (クロークランプタイプ） |
Bフランジ （ICF溶接フランジ） |
A寸法（mm） | パイプ径（mm） |
|---|---|---|---|
| NW80LF | ICF114FH | 100 | Φ63.5 |
| NW160LF | ICF152FH | 100 | Φ101.6 |
| NW200LF | ICF203FH | 100 | Φ152.4 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | |
| 要問合せ |
|
3～4週間 |
