真空部品.jpトップページ >> ISO-KF･LF規格品 >>異形変換ベローズ (LF/NW)
継手類
異形変換ベローズ (LF/NW)
| ＬＦクロークランプタイプ ― ＮＷフランジ | ＬＦボルト穴タイプ ― ＮＷフランジ |
 |
 |

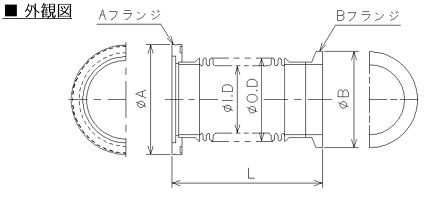

ＬＦクロークランプタイプ ― ＮＷフランジ
■製品仕様 材質：LFフランジ&チューブ SUS316L 、NWフランジ SUS304
| 型式 |
|---|
| FBN-LF63C/NW50 |
| FBN-LF80C/NW63 |
| FBN-LF100C/NW80 |
| Aフランジ (LFクロークランプタイプ） |
φA （mm） |
Bフランジ （NWフランジ） |
φB （mm） |
L寸法 （mm） |
φI.D （mm） |
φO.D （mm） |
|---|---|---|---|---|---|---|
| LF63C | Φ95 | NW50 | Φ75 | 152 | Φ52.5 | Φ70.0 |
| LF80C | Φ110 | NW63 | Φ87 | 157 | Φ67.0 | Φ87.0 |
| LF100C | Φ130 | NW80 | Φ114 | 177 | Φ79.7 | Φ98.6 |
| 標準価格 [税抜] |
見積り | 2D CAD | 3D CAD | 納期 |
|---|---|---|---|---|
| 要問合せ |
|
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 |

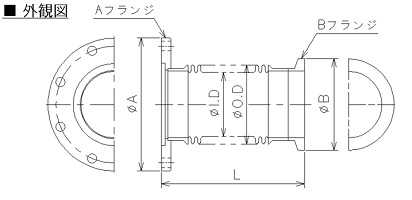

ＬＦボルト穴タイプ ― ＮＷフランジ
■製品仕様 材質：LFフランジ&チューブ SUS316L 、NWフランジ SUS304
| 型式 |
|---|
| FBN-LF63B/NW50 |
| FBN-LF80B/NW63 |
| FBN-LF100B/NW80 |
| Aフランジ (LFクロークランプタイプ） |
φA （mm） |
Bフランジ （NWフランジ） |
φB （mm） |
L寸法 （mm） |
φI.D （mm） |
φO.D （mm） |
|---|---|---|---|---|---|---|
| LF63B | Φ130 | NW50 | Φ75 | 152 | Φ52.5 | Φ70.0 |
| LF80B | Φ145 | NW63 | Φ87 | 157 | Φ67.0 | Φ87.0 |
| LF100B | Φ165 | NW80 | Φ114 | 177 | Φ79.7 | Φ98.6 |
| 標準価格 [税抜] |
見積り | 2D CAD | 3D CAD | 納期 |
|---|---|---|---|---|
| 要問合せ |
|
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 |
