真空部品.jpトップページ >> ISO-KF･LF規格品 >> 同形継手Ｔ型（標準）
継手類
同形継手Ｔ型（標準）
■製品仕様 材質：SUS304
| 型式 |
|---|
| SN-T-NW10 |
| SN-T-NW16 |
| SN-T-NW25 |
| SN-T-NW40 |
| SN-T-NW50 |
| SN-T-NW63 |
| SN-T-NW80 |
| SN-T-NW100 |

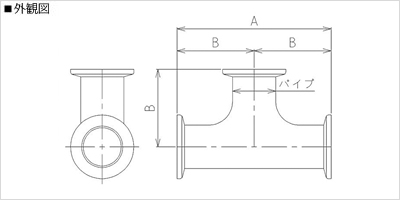

| Ａ寸法（mm） | Ｂ寸法（mm） | パイプ径（mm） |
|---|---|---|
| 60 | 30 | φ14 |
| 80 | 40 | φ20 |
| 100 | 50 | φ28 |
| 130 | 65 | φ44.5 |
| 140 | 70 | φ57 |
| 192.4 | 96.2 | φ76.3 |
| 211.4 | 105.7 | φ89.1 |
| 249.6 | 124.8 | φ114.3 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 3～5日目発送 | ||
| 要問合せ | 3～5日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 3～4週間 | ||
| 要問合せ | 3～4週間 | ||
| 要問合せ | 3～4週間 |
