継手類
同形継手Ｌ型（標準）
■製品仕様 材質：SUS304
| 型式 |
|---|
| SN-L-NW10 |
| SN-L-NW16 |
| SN-L-NW25 |
| SN-L-NW40 |
| SN-L-NW50 |
| SN-L-NW63 |
| SN-L-NW80 |
| SN-L-NW100 |

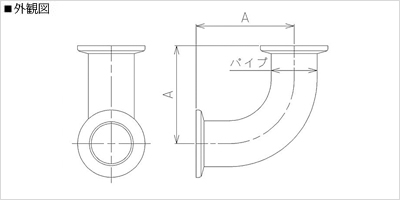

| Ａ寸法（mm） | パイプ径（mm） |
|---|---|
| 30 | φ14 |
| 40 | Φ20 |
| 50 | Φ28 |
| 65 | Φ44.5 |
| 70 | Φ57 |
| 115.3 | φ76.3 |
| 134.3 | φ89.1 |
| 172.4 | φ114.3 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 3～5日目発送 | ||
| 要問合せ | 3～5日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 3～4週間 | ||
| 要問合せ | 3～4週間 | ||
| 要問合せ | 3～4週間 |
