真空部品.jpトップページ >> ISO-KF･LF規格品 >> フレキシブル継手
継手類
フレキシブル継手
■製品仕様 材質：NW10・NW16 ⇒ SUS304 、 NW25～NW50 ⇒ SUS316L！任意の長さを希望の方はお問い合わせください。
| 型式 |
|---|
| FBN-NW10-250 |
| FBN-NW10-500 |
| FBN-NW10-750 |
| FBN-NW10-1000 |
| FBN-NW10-1500 |
| FBN-NW10-2000 |
| FBN-NW16-250 |
| FBN-NW16-500 |
| FBN-NW16-750 |
| FBN-NW16-1000 |
| FBN-NW16-1500 |
| FBN-NW16-2000 |
| FBN-NW25-250 |
| FBN-NW25-500 |
| FBN-NW25-750 |
| FBN-NW25-1000 |
| FBN-NW25-1500 |
| FBN-NW25-2000 |
| FBN-NW40-250 |
| FBN-NW40-500 |
| FBN-NW40-750 |
| FBN-NW40-1000 |
| FBN-NW40-1500 |
| FBN-NW40-2000 |
| FBN-NW50-250 |
| FBN-NW50-500 |
| FBN-NW50-750 |
| FBN-NW50-1000 |
| FBN-NW50-1500 |
| FBN-NW50-2000 |

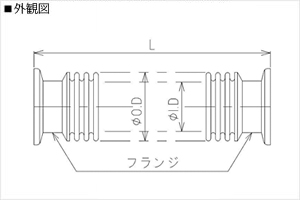

| フランジ | ΦO.D（mm） | ΦI.D（mm） | L寸法（mm） |
|---|---|---|---|
| NW10KF | φ30.5 | φ20.4 | 250 |
| NW10KF | φ30.5 | φ20.4 | 500 |
| NW10KF | φ30.5 | φ20.4 | 750 |
| NW10KF | φ30.5 | φ20.4 | 1000 |
| NW10KF | φ30.5 | φ20.4 | 1500 |
| NW10KF | φ30.5 | φ20.4 | 2000 |
| NW16KF | φ30.5 | φ20.4 | 250 |
| NW16KF | φ30.5 | φ20.4 | 500 |
| NW16KF | φ30.5 | φ20.4 | 750 |
| NW16KF | φ30.5 | φ20.4 | 1000 |
| NW16KF | φ30.5 | φ20.4 | 1500 |
| NW16KF | φ30.5 | φ20.4 | 2000 |
| NW25KF | φ36 | φ26 | 250 |
| NW25KF | φ36 | φ26 | 500 |
| NW25KF | φ36 | φ26 | 750 |
| NW25KF | φ36 | φ26 | 1000 |
| NW25KF | φ36 | φ26 | 1500 |
| NW25KF | φ36 | φ26 | 2000 |
| NW40KF | φ55 | φ40 | 250 |
| NW40KF | φ55 | φ40 | 500 |
| NW40KF | φ55 | φ40 | 750 |
| NW40KF | φ55 | φ40 | 1000 |
| NW40KF | φ55 | φ40 | 1500 |
| NW40KF | φ55 | φ40 | 2000 |
| NW50KF | φ70 | φ54 | 250 |
| NW50KF | φ70 | φ54 | 500 |
| NW50KF | φ70 | φ54 | 750 |
| NW50KF | φ70 | φ54 | 1000 |
| NW50KF | φ70 | φ54 | 1500 |
| NW50KF | φ70 | φ54 | 2000 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | |
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 | ||
| 要問合せ | 5～7日目発送 |
