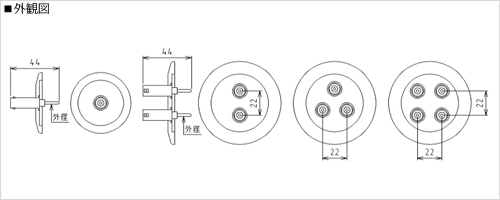

■ 同軸端子【BNC-R】
■ NWフランジ 耐熱温度：300℃
| 型式 |
|---|
| CITN-NW25-BNCR-1 |
| CITN-NW40-BNCR-1 |
| CITN-NW40-BNCR-2 |
| CITN-NW40-BNCR-3 |
| CITN-NW50-BNCR-1 |
| CITN-NW50-BNCR-2 |
| CITN-NW50-BNCR-3 |
| CITN-NW50-BNCR-4 |
| CITN-NW63-BNCR-1 |
| CITN-NW63-BNCR-2 |
| CITN-NW63-BNCR-3 |
| CITN-NW63-BNCR-4 |
| CITN-NW80-BNCR-1 |
| CITN-NW80-BNCR-2 |
| CITN-NW80-BNCR-3 |
| CITN-NW80-BNCR-4 |
| CITN-NW100-BNCR-1 |
| CITN-NW100-BNCR-2 |
| CITN-NW100-BNCR-3 |
| CITN-NW100-BNCR-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
インピーダンス | ピン外径[㎜] |
|---|---|---|---|---|---|---|---|
| NW25KF | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW40KF | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW40KF | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW40KF | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW50KF | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW50KF | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW50KF | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW50KF | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW63LF | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW63LF | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW63LF | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW63LF | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW80LF | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW80LF | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW80LF | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW80LF | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW100LF | 1端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW100LF | 2端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW100LF | 3端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| NW100LF | 4端子 | 1 | 3 | 100 | 100MΩ以上 | 50Ω | φ2.4 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 |
1端子
2端子
3端子
4端子

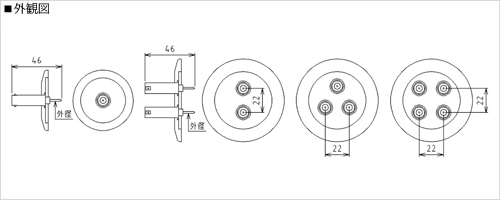

■ 同軸端子【SHV-R】
■ NWフランジ 耐熱温度：300℃
| 型式 |
|---|
| CITN-NW25-SHVR-1 |
| CITN-NW40-SHVR-1 |
| CITN-NW40-SHVR-2 |
| CITN-NW40-SHVR-3 |
| CITN-NW50-SHVR-1 |
| CITN-NW50-SHVR-2 |
| CITN-NW50-SHVR-3 |
| CITN-NW50-SHVR-4 |
| CITN-NW63-SHVR-1 |
| CITN-NW63-SHVR-2 |
| CITN-NW63-SHVR-3 |
| CITN-NW63-SHVR-4 |
| CITN-NW80-SHVR-1 |
| CITN-NW80-SHVR-2 |
| CITN-NW80-SHVR-3 |
| CITN-NW80-SHVR-4 |
| CITN-NW100-SHVR-1 |
| CITN-NW100-SHVR-2 |
| CITN-NW100-SHVR-3 |
| CITN-NW100-SHVR-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | 絶縁抵抗 （DC500V） |
インピーダンス | ピン外径[㎜] |
|---|---|---|---|---|---|---|---|
| NW25KF | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW40KF | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW40KF | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW40KF | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW50KF | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW50KF | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW50KF | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW50KF | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW63LF | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW63LF | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW63LF | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW63LF | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW80LF | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW80LF | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW80LF | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW80LF | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW100LF | 1端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW100LF | 2端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW100LF | 3端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| NW100LF | 4端子 | 6 | 3 | 100 | 100MΩ以上 | 50Ω | φ1.65 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 |
1端子
2端子
3端子
4端子

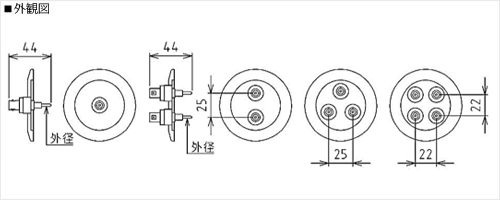

■ 同軸端子【BNCF(フローティング)】
■ 製品仕様 耐熱温度：300℃
| 型式 |
|---|
| CITN-NW25-BNCF-1 |
| CITN-NW40-BNCF-1 |
| CITN-NW50-BNCF-1 |
| CITN-NW50-BNCF-2 |
| CITN-NW50-BNCF-3 |
| CITN-NW50-BNCF-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | インピーダンス | ピン外径[㎜] |
|---|---|---|---|---|---|---|
| NW25KF | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| NW40KF | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| NW50KF | 1端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| NW50KF | 2端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| NW50KF | 3端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| NW50KF | 4端子 | 1 | 3 | 100 | 50Ω | Φ2.4 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 |

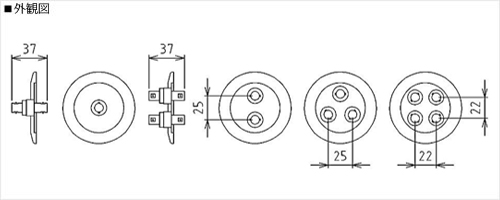

■ 同軸端子【BNCJ(ダブルエンド)】
■ 製品仕様
| 型式 |
|---|
| CITN-NW25-BNCJ-1 |
| CITN-NW40-BNCJ-1 |
| CITN-NW50-BNCJ-1 |
| CITN-NW50-BNCJ-2 |
| CITN-NW50-BNCJ-3 |
| CITN-NW50-BNCJ-4 |
| 接続フランジ | 端子数 | 耐電圧[kV] （DC） |
電流容量[A] | 周波数[MHz] | インピーダンス | 耐熱温度[℃] |
|---|---|---|---|---|---|---|
| NW25KF | 1端子 | 1 | 3 | 100 | 50Ω | 300 |
| NW40KF | 1端子 | 1 | 3 | 100 | 50Ω | 300 |
| NW50KF | 1端子 | 1 | 3 | 100 | 50Ω | 300 |
| NW50KF | 2端子 | 1 | 3 | 100 | 50Ω | 300 |
| NW50KF | 3端子 | 1 | 3 | 100 | 50Ω | 300 |
| NW50KF | 4端子 | 1 | 3 | 100 | 50Ω | 300 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 |
■ 同軸端子【オプション】
■ BNC-R
| 型式 |
|---|
| CITN-BNCR-AP |
| CITN-BNCR-VP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| BNC用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-58U） |
| ピンコネクタ（真空） | ベリリウム銅＋Auメッキ | 芯線φ1.3以下 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 3～4週間 | |
| 要問合せ | 3～4週間 |
■ SHV-R
| 型式 |
|---|
| CITN-SHVR-AP |
| CITN-SHVR-VP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| SHV用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-59U） |
| ピンコネクタ（真空） | ベリリウム銅＋Auメッキ | 芯線φ1.3以下 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 3～4週間 | |
| 要問合せ | 3～4週間 |
■ BNCF
| 型式 |
|---|
| CITN-BNCR-AP |
| CITN-BNCR-VP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| BNC用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-58U） |
| ピンコネクタ（真空） | ベリリウム銅＋Auメッキ | 芯線φ1.3以下 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 3～4週間 | |
| 要問合せ | 3～4週間 |
■ BNCJ
| 型式 |
|---|
| CITN-BNCR-AP |
| 名称 | 材質 | 適合ケーブル |
|---|---|---|
| BNC用プラグコネクタ | 本体：黄銅(Niメッキ)、絶縁：PTFE | 同軸線（RG-58U） |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 3～4週間 |
