真空部品.jpトップページ >> ICF規格品 >> ビューイングポート

その他関連部品類

ビューイングポート
納期

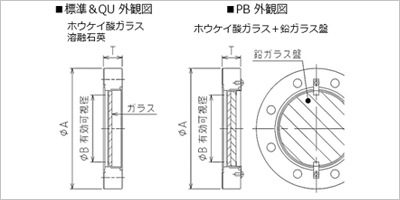

ビューイングポート 外観図
■製品仕様 ガラス：ホウケイ酸ガラス 最高ベーキング温度：350℃
型式
VPN-ICF34
VPN-ICF70
VPN-ICF114
VPN-ICF152
VPN-ICF203
適合フランジ φＡ寸法（mm） φＢ寸法（mm） Ｔ寸法（mm）
ICF34 φ34 φ15.6 12.5
ICF70 φ70 φ33 12.7
ICF114 φ114 φ63 17.4
ICF152 φ152 φ89 21
ICF203 φ203 φ136.5 22.3
標準価格
[税抜]		 見積り 2D CAD 納期
¥12,600
CADデータダウンロード 3～5日目発送
¥13,700
CADデータダウンロード 3～5日目発送
¥19,200
CADデータダウンロード 3～5日目発送
¥45,000
CADデータダウンロード 3～5日目発送
¥76,000
CADデータダウンロード 3～5日目発送
■製品仕様 ガラス：溶融石英 最高ベーキング温度：200℃
型式
VPN-ICF34-QU
VPN-ICF70-QU
VPN-ICF114-QU
VPN-ICF152-QU
VPN-ICF203-QU
適合フランジ φＡ寸法（mm） φＢ寸法（mm） Ｔ寸法（mm）
ICF34 φ34 φ15.6 12.5
ICF70 φ70 φ33 12.7
ICF114 φ114 φ63 17.4
ICF152 φ152 φ89 21
ICF203 φ203 φ136.5 22.3
標準価格
[税抜]		 見積り 2D CAD 納期
¥64,000
CADデータダウンロード 問合せ
¥80,000
CADデータダウンロード 問合せ
¥140,000
CADデータダウンロード 問合せ
¥258,000
CADデータダウンロード 問合せ
¥500,000
CADデータダウンロード 問合せ
■製品仕様 ガラス：鉛ガラス盤付 最高ベーキング温度：350℃
型式
VPN-ICF34-PB
VPN-ICF70-PB
VPN-ICF114-PB
VPN-ICF152-PB
VPN-ICF203-PB
適合フランジ φＡ寸法（mm） φＢ寸法（mm） Ｔ寸法（mm）
ICF34 φ34 φ15.6 12.5
ICF70 φ70 φ33 12.7
ICF114 φ114 φ63 17.4
ICF152 φ152 φ89 21
ICF203 φ203 φ136.5 22.3
標準価格
[税抜]		 見積り 2D CAD 納期
¥30,000
CADデータダウンロード 問合せ
¥30,000
CADデータダウンロード 問合せ
¥42,000
CADデータダウンロード 問合せ
¥79,000
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
