真空部品.jpトップページ >> ICF規格品 >> ICFフランジ用ボルト・ナット

その他関連部品類

ICFフランジ用ボルト・ナット
納期

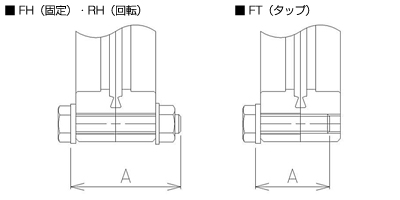

ICFフランジ用ボルト・ナット 外観図
■製品仕様　材質：SUS304　※フランジ湖底に必要なボルト数、ナット、ワッシャーがセットになった価格です。
規格(サイズ) 型式
ICF34 BO-ICF34-H
ICF34 BO-ICF34-T
ICF70 BO-ICF70-H
ICF70 BO-ICF70-T
ICF114 BO-ICF114-H
ICF114 BO-ICF114-T
ICF152 BO-ICF152-H
ICF152 BO-ICF152-T
ICF203 BO-ICF203-H
ICF203 BO-ICF203-T
ICF253 BO-ICF253-H
ICF253 BO-ICF253-T
ICF306 BO-ICF306-H
ICF306 BO-ICF306-T
ICF306 BO-ICF306M10-H
ICF306 BO-ICF306M10-T
適合フランジ ねじサイズ Ａ寸法（mm） ボルト本数
FH・RH（通し穴） M4 25 6
FT・RT（タップ穴） M4 15 6
FH・RH（通し穴） M6 35 6
FT・RT（タップ穴） M6 25 6
FH・RH（通し穴） M8 50 8
FT・RT（タップ穴） M8 35 8
FH・RH（通し穴） M8 55 16
FT・RT（タップ穴） M8 35 16
FH・RH（通し穴） M8 60 20
FT・RT（タップ穴） M8 40 20
FH・RH（通し穴） M8 65 24
FT・RT（タップ穴） M8 45 24
FH・RH（通し穴） M8 65 32
FT・RT（タップ穴） M8 45 32
FH・RH（通し穴） M10 70 32
FT・RT（タップ穴） M10 50 32
標準価格
[税抜]		 見積り 納期
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送
要問合せ
2～3日目発送

※スプリングワッシャーをご使用の場合は、ボルト長さ(A寸法)に5～10mm足したサイズをお勧めします。
