■ 単極電流導入端子
【5kV/10kV】（2極）＋多極・計測/制御端子【4P/12P】
■ 端子仕様 耐熱温度：300℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 周波数[MHz] | 絶縁抵抗(DC500V) | ||
|---|---|---|---|---|---|---|
| 5kV | 5 | Fe-Ni-Co | 無酸素銅 | SUS304 | ― | 1000MΩ以上 |
| 10kV | 10 | 27 | 145 | 22 | ||
| 4P | 0.5 | 3 | 145 | 100MΩ以上 | ||
| 12P | ||||||
電流導入端子マルチ（溶接タイプ）

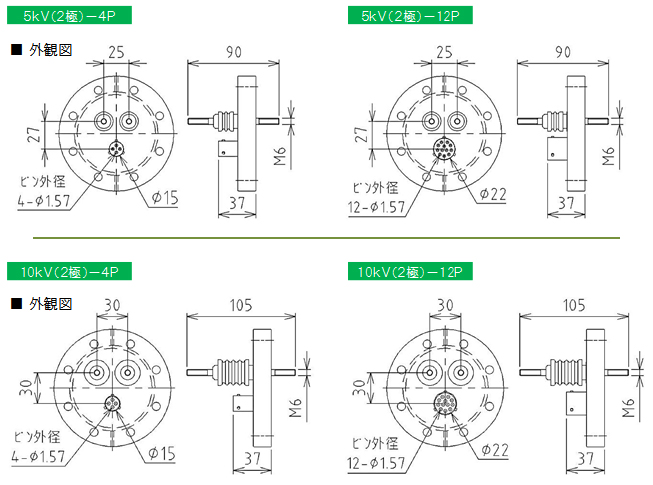

【5kV/10kV】単極（2極)＋多極 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | |
|---|---|---|---|---|
| 5kV□ (2極) |
4P□ （ﾋﾟﾝ数 4） |
CITM-ICF114-5K-□W-M4P | ICF114FH | 要問合せ |
| CITM-ICF152-5K-□W-M4P | ICF152FH | 要問合せ | ||
| CITM-ICF203-5K-□W-M4P | ICF203FH | 要問合せ | ||
| 12P□ （ﾋﾟﾝ数 12） |
CITM-ICF114-5K-□W-M12P | ICF114FH | 要問合せ | |
| CITM-ICF152-5K-□W-M12P | ICF152FH | 要問合せ | ||
| CITM-ICF203-5K-□W-M12P | ICF203FH | 要問合せ | ||
| 10kV□ (2極) |
4P□ （ﾋﾟﾝ数 4） |
CITM-ICF114-10K-□W-M4P | ICF114FH | 要問合せ |
| CITM-ICF152-10K-□W-M4P | ICF152FH | 要問合せ | ||
| CITM-ICF203-10K-□W-M4P | ICF203FH | 要問合せ | ||
| 12P□ （ﾋﾟﾝ数 12） |
CITM-ICF114-10K-□W-M12P | ICF114FH | 要問合せ | |
| CITM-ICF152-10K-□W-M12P | ICF152FH | 要問合せ | ||
| CITM-ICF203-10K-□W-M12P | ICF203FH | 要問合せ |
■ 多極・計測 電流端子【オプション】
※ﾌﾟﾗｸﾞ(大気)はﾋﾟﾝｺﾈｸﾀ付
