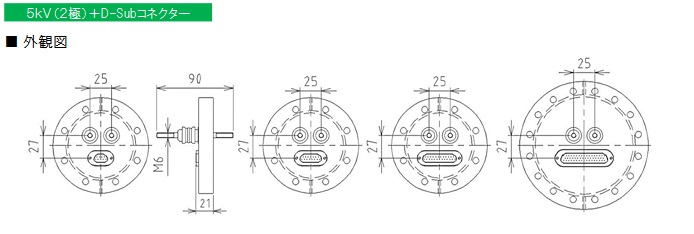

■ 電流導入端子 【5kV】（2極）＋Ｄ－Ｓｕｂコネクター
■ 端子仕様 耐熱温度：230℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 絶縁抵抗(DC500V) | ||
|---|---|---|---|---|---|
| 5kV | 5 | Fe-Ni-Co | 無酸素銅 | SUS304 | 1000MΩ以上 |
| 27 | 145 | 22 | |||
| D-Sub | 0.5 | 5 | 100MΩ以上 | ||
単極電流端子 [5kV】(2極) ＋ D-Subコネクタｰ 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | |
|---|---|---|---|---|
| 5kV (2極) |
9Pin | CITM-ICF114-5K-□W-DS9 | ICF114FH | 要問合せ |
| CITM-ICF152-5K-□W-DS9 | ICF152FH | 要問合せ | ||
| CITM-ICF203-5K-□W-DS9 | ICF203FH | 要問合せ | ||
| 15Pin | CITM-ICF114-5K-□W-DS15 | ICF114FH | 要問合せ | |
| CITM-ICF152-5K-□W-DS15 | ICF152FH | 要問合せ | ||
| CITM-ICF203-5K-□W-DS15 | ICF203FH | 要問合せ | ||
| 25Pin | CITM-ICF114-5K-□W-DS25 | ICF114FH | 要問合せ | |
| CITM-ICF152-5K-□W-DS25 | ICF152FH | 要問合せ | ||
| CITM-ICF203-5K-□W-DS25 | ICF203FH | 要問合せ | ||
| 50Pin | CITM-ICF114-5K-□W-DS50 | ICF114FH | 要問合せ | |
| CITM-ICF152-5K-□W-DS50 | ICF152FH | 要問合せ | ||
| CITM-ICF203-5K-□W-DS50 | ICF203FH | 要問合せ |
■ Ｄ－Ｓｕｂコネクター 【オプション】
プラグコネクタ（真空） |
ピンコネクタ（真空） |
 |
 |
問合せ

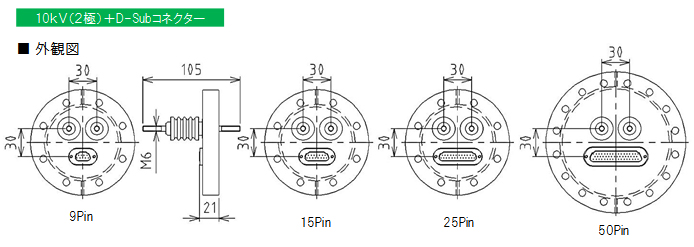

■ 電流導入端子 【10kV】（2極）＋Ｄ－Ｓｕｂコネクター
■ 端子仕様 耐熱温度：230℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 絶縁抵抗(DC500V) | ||
|---|---|---|---|---|---|
| 10kV | 10 | Fe-Ni-Co | 無酸素銅 | SUS304 | 1000MΩ以上 |
| 27 | 145 | 22 | |||
| D-Sub | 0.5 | 5 | 100MΩ以上 | ||
単極電流端子 [10kV】(2極) ＋ D-Subコネクタｰ 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | |
|---|---|---|---|---|
| 10kV (2極) |
9Pin | CITM-ICF114-10K-□W-DS9 | ICF114FH | 要問合せ |
| CITM-ICF152-10K-□W-DS9 | ICF152FH | 要問合せ | ||
| CITM-ICF203-10K-□W-DS9 | ICF203FH | 要問合せ | ||
| 15Pin | CITM-ICF114-10K-□W-DS15 | ICF114FH | 要問合せ | |
| CITM-ICF152-10K-□W-DS15 | ICF152FH | 要問合せ | ||
| CITM-ICF203-10K-□W-DS15 | ICF203FH | 要問合せ | ||
| 25Pin | CITM-ICF114-10K-□W-DS25 | ICF114FH | 要問合せ | |
| CITM-ICF152-10K-□W-DS25 | ICF152FH | 要問合せ | ||
| CITM-ICF203-10K-□W-DS25 | ICF203FH | 要問合せ | ||
| 50Pin | CITM-ICF152-10K-□W-DS50 | ICF152FH | 要問合せ | |
| CITM-ICF203-10K-□W-DS50 | ICF203FH | 要問合せ |
■ Ｄ－Ｓｕｂコネクター 【オプション】
プラグコネクタ（真空） |
ピンコネクタ（真空） |
|
|
