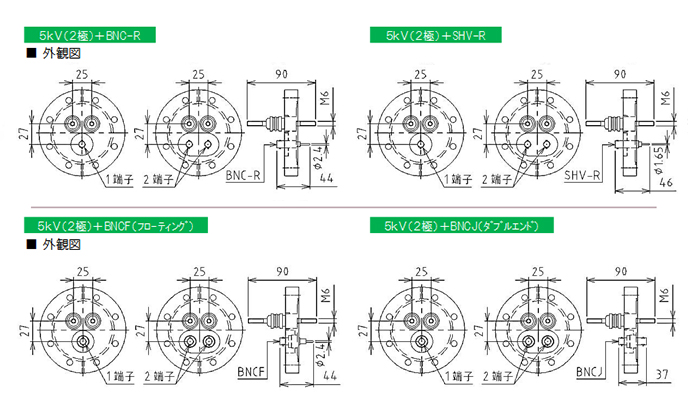

■ 単極電流導入端子【5kV】（2極）＋同軸端子
■ 端子仕様 耐熱温度：300℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 周波数[MHz] | 絶縁抵抗(DC500V) | ||
|---|---|---|---|---|---|---|
| 5kV | 5 | Fe-Ni-Co | 無酸素銅 | SUS304 | ― | 1000MΩ以上 |
| 27 | 145 | 22 | ||||
| BNCR | 1 | 3 | 100 | 100MΩ以上 | ||
| SHVR | ||||||
| BNCF | ||||||
| BNCJ | ||||||
電流導入端子マルチ（溶接タイプ） 単極【5kV】（2極)＋同軸 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | ||
|---|---|---|---|---|---|
| 同軸1端子 | 同軸2端子 | ||||
| 5kV (2極) |
BNCR | CITM-ICF114-5K-□W-BNCR-□ | ICF114FH | 要問合せ | 要問合せ |
| CITM-ICF152-5K-□W-BNCR-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-5K-□W-BNCR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| SHVR | CITM-ICF114-5K-□W-SHVR-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-5K-□W-SHVR-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-5K-□W-SHVR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCF | CITM-ICF114-5K-□W-BNCF-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-5K-□W-BNCF-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-5K-□W-BNCF-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCJ | CITM-ICF114-5K-□W-BNCJ-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-5K-□W-BNCJ-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-5K-□W-BNCJ-□ | ICF203FH | 要問合せ | 要問合せ |
■ 同軸端子【オプション】
BNC-R / SHV-R / BNCF/ BNCJ
電流導入端子マルチ（溶接タイプ）
問合せ

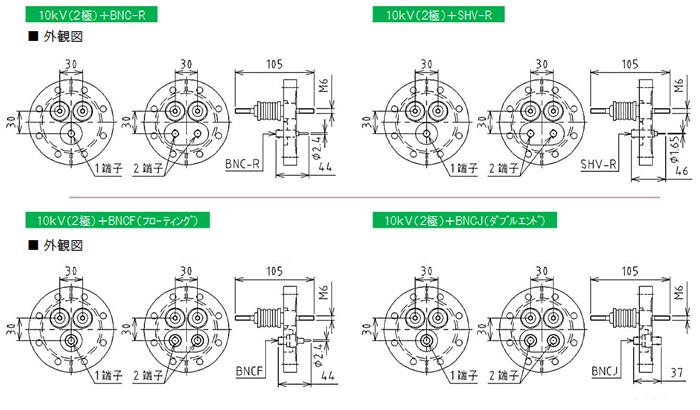

■ 単極電流導入端子【10kV】（2極）＋同軸端子
■ 端子仕様 耐熱温度：300℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 周波数[MHz] | 絶縁抵抗(DC500V) | ||
|---|---|---|---|---|---|---|
| 10kV | 10 | Fe-Ni-Co | 無酸素銅 | SUS304 | ― | 1000MΩ以上 |
| 27 | 145 | 22 | ||||
| BNCR | 1 | 3 | 100 | 100MΩ以上 | ||
| SHVR | ||||||
| BNCF | ||||||
| BNCJ | ||||||
電流導入端子マルチ（溶接タイプ） 単極【10kV】（2極)＋同軸 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | ||
|---|---|---|---|---|---|
| 同軸1端子 | 同軸2端子 | ||||
| 10kV (2極) |
BNCR | CITM-ICF114-10K-□W-BNCR-□ | ICF114FH | 要問合せ | 要問合せ |
| CITM-ICF152-10K-□W-BNCR-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-10K-□W-BNCR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| SHVR | CITM-ICF114-10K-□W-SHVR-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-10K-□W-SHVR-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-10K-□W-SHVR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCF | CITM-ICF114-10K-□W-BNCF-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-10K-□W-BNCF-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-10K-□W-BNCF-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCJ | CITM-ICF114-10K-□W-BNCJ-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-10K-□W-BNCJ-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-10K-□W-BNCJ-□ | ICF203FH | 要問合せ | 要問合せ |
■ 同軸端子【オプション】
BNC-R / SHV-R / BNCF/ BNCJ
