真空部品.jpトップページ >> ICF規格品 >> 単極電流導入端子【70A】【110A】（Oリングタイプ）＋多極・計測/制御端子
導入端子類
電流導入端子マルチ（Oリングタイプ）
問合せ
■ 単極電流導入端子

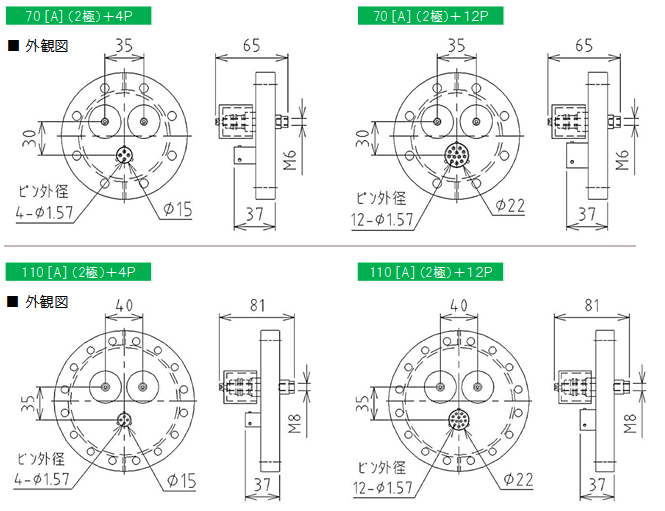

70/110[A]（２極）＋多極・計測/制御端子【4P/12P】
■ 端子仕様 耐熱温度：120℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 周波数[MHz] | 絶縁抵抗(DC500V) | 電極材質 |
|---|---|---|---|---|---|
| 70[A] | 3 | 70 | ― | 1000MΩ以上 | C1020 |
| 110[A] | 110 | ||||
| 4P | 0.5 | 3 | 145 | 100MΩ以上 | ― |
| 12P |
電流導入端子マルチ（Oリングタイプ）
70/110[A]（２極）＋多極・計測/制御端子【4P/12P】 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | |
|---|---|---|---|---|
| 70A (2極) |
4P （ﾋﾟﾝ数 4） |
CITM-ICF114-70A-P-M4P | ICF114FH | 要問合せ |
| CITM-ICF152-70A-P-M4P | ICF152FH | 要問合せ | ||
| CITM-ICF203-70A-P-M4P | ICF203FH | 要問合せ | ||
| 12P （ﾋﾟﾝ数 12） |
CITM-ICF114-70A-P-M12P | ICF114FH | 要問合せ | |
| CITM-ICF152-70A-P-M12P | ICF152FH | 要問合せ | ||
| CITM-ICF203-70A-P-M12P | ICF203FH | 要問合せ | ||
| 110A (2極) |
4P （ﾋﾟﾝ数 4） |
CITM-ICF152-110A-P-M4P | ICF152FH | 要問合せ |
| CITM-ICF203-110A-P-M4P | ICF203FH | 要問合せ | ||
| 12P （ﾋﾟﾝ数 12） |
CITM-ICF152-110A-P-M12P | ICF152FH | 要問合せ | |
| CITM-ICF203-110A-P-M12P | ICF203FH | 要問合せ |
■ 多極・計測 電流端子【オプション】
※ﾌﾟﾗｸﾞ(大気)はﾋﾟﾝｺﾈｸﾀ付
