真空部品.jpトップページ >> ICF規格品 >> 単極電流導入端子【70A】【110A】（Oリングタイプ）＋D-Subコネクター

導入端子類

電流導入端子マルチ（Oリングタイプ）
納期
問合せ
■ 単極電流導入端子　70[A]（2極）＋Ｄ－Ｓｕｂコネクター

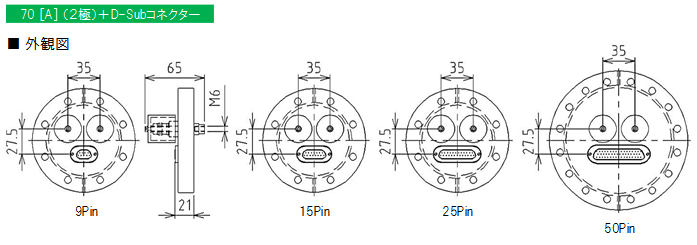

外観図

※D-Sub取付用ネジサイズは #4-40 です

■ 端子仕様 耐熱温度：120℃ 印刷用仕様表
端子種類 耐電圧[kV]（DC） 電流容量[A] 絶縁抵抗(DC500V) 電極材質
70[A] 3 70 1000MΩ以上 C1020
D-Sub 0.5 5 ― －

単極電流端子　70[A]（2極）＋Ｄ－Ｓｕｂコネクター　　価格表
端子種類（組合せ） 型式 接続フランジ 標準価格(円)【税抜】
70[A]
(2極)		 9Pin CITM-ICF114-70A-P-DS9 ICF114FH 要問合せ
CITM-ICF152-70A-P-DS9 ICF152FH 要問合せ
CITM-ICF203-70A-P-DS9 ICF203FH 要問合せ
15Pin CITM-ICF114-70A-P-DS15 ICF114FH 要問合せ
CITM-ICF152-70A-P-DS15 ICF152FH 要問合せ
CITM-ICF203-70A-P-DS15 ICF203FH 要問合せ
25Pin CITM-ICF114-70A-P-DS25 ICF114FH 要問合せ
CITM-ICF152-70A-P-DS25 ICF152FH 要問合せ
CITM-ICF203-70A-P-DS25 ICF203FH 要問合せ
50Pin CITM-ICF152-70A-P-DS50 ICF152FH 要問合せ
CITM-ICF203-70A-P-DS50 ICF203FH 要問合せ
見積依頼

■ Ｄ－Ｓｕｂコネクター　【オプション】

プラグコネクタ（真空）

ピンコネクタ（真空）
納期
問合せ
■ 単極電流導入端子　110[A]（2極）＋Ｄ－Ｓｕｂコネクター

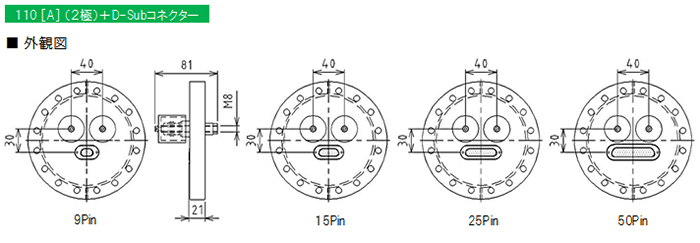

外観図
■ 端子仕様 耐熱温度：120℃ 印刷用仕様表
端子種類 耐電圧[kV]（DC） 電流容量[A] 絶縁抵抗(DC500V) 電極材質
110[A] 3 110 1000MΩ以上 C1020
D-Sub 0.5 5 100MΩ以上 －

単極電流端子　110[A]（2極）＋Ｄ－Ｓｕｂコネクター　　価格表
端子種類（組合せ） 型式 接続フランジ 標準価格(円)【税抜】
110A
(2極)		 9Pin CITM-ICF152-110A-P-DS9 ICF152FH 要問合せ
CITM-ICF203-110A-P-DS9 ICF203FH 要問合せ
15Pin CITM-ICF152-110A-P-DS15 ICF152FH 要問合せ
CITM-ICF203-110A-P-DS15 ICF203FH 要問合せ
25Pin CITM-ICF152-110A-P-DS25 ICF152FH 要問合せ
CITM-ICF203-110A-P-DS25 ICF203FH 要問合せ
50Pin CITM-ICF152-110A-P-DS50 ICF152FH 要問合せ
CITM-ICF203-110A-P-DS50 ICF203FH 要問合せ
見積依頼

■ Ｄ－Ｓｕｂコネクター　【オプション】

プラグコネクタ（真空）

ピンコネクタ（真空）
