真空部品.jpトップページ >> ICF規格品 >> 単極電流導入端子【70A】【110A】（Oリングタイプ）＋同軸端子
導入端子類
電流導入端子マルチ（Oリングタイプ）
問合せ
■ 電流導入端子 70[A] （２極）＋同軸端子
■ 端子仕様 耐熱温度：120℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 周波数[MHz] | 絶縁抵抗(DC500V) | 電極材質 |
|---|---|---|---|---|---|
| 70[A] | 3 | 70 | ― | 1000MΩ以上 | C1020 |
| BNCR | 1 | 3 | 100 | 100MΩ以上 | ― |
| SHVR | |||||
| BNCF | |||||
| BNCJ |
電流導入端子マルチ（Oリングタイプ） 70[A] （２極）＋同軸端子 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | ||
|---|---|---|---|---|---|
| 同軸1端子 | 同軸2端子 | ||||
| 70A (2極) |
BNCR | CITM-ICF114-70A-P-BNCR-□ | ICF114FH | 要問合せ | 要問合せ |
| CITM-ICF152-70A-P-BNCR-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-70A-P-BNCR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| SHVR | CITM-ICF114-70A-P-SHVR-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-70A-P-SHVR-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-70A-P-SHVR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCF | CITM-ICF114-70A-P-BNCF-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-70A-P-BNCF-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-70A-P-BNCF-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCJ | CITM-ICF114-70A-P-BNCJ-□ | ICF114FH | 要問合せ | 要問合せ | |
| CITM-ICF152-70A-P-BNCJ-□ | ICF152FH | 要問合せ | 要問合せ | ||
| CITM-ICF203-70A-P-BNCJ-□ | ICF203FH | 要問合せ | 要問合せ |
■ 同軸端子【オプション】
BNC-R / SHV-R / BNCF/ BNCJ
問合せ

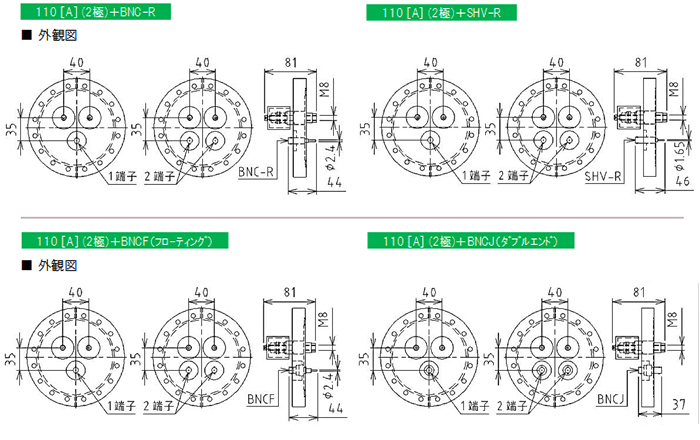

■ 電流導入端子 110[A] （２極）＋同軸端子
■ 端子仕様 耐熱温度：120℃
| 端子種類 | 耐電圧[kV]（DC） | 電流容量[A] | 周波数[MHz] | 絶縁抵抗(DC500V) | 電極材質 |
|---|---|---|---|---|---|
| 110[A] | 3 | 110 | ― | 1000MΩ以上 | C1020 |
| BNCR | 1 | 3 | 100 | 100MΩ以上 | ― |
| SHVR | |||||
| BNCF | |||||
| BNCJ |
電流導入端子マルチ（Oリングタイプ） 110[A] （２極）＋同軸端子 価格表
| 端子種類（組合せ） | 型式 | 接続フランジ | 標準価格(円)【税抜】 | ||
|---|---|---|---|---|---|
| 同軸1端子 | 同軸2端子 | ||||
| 110A (2極) |
BNCR | CITM-ICF152-110A-P-BNCR-□ | ICF152FH | 要問合せ | 要問合せ |
| CITM-ICF203-110A-P-BNCR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| SHVR | CITM-ICF152-110A-P-SHVR-□ | ICF152FH | 要問合せ | 要問合せ | |
| CITM-ICF203-110A-P-SHVR-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCF | CITM-ICF152-110A-P-BNCF-□ | ICF152FH | 要問合せ | 要問合せ | |
| CITM-ICF203-110A-P-BNCF-□ | ICF203FH | 要問合せ | 要問合せ | ||
| BNCJ | CITM-ICF152-110A-P-BNCJ-□ | ICF152FH | 要問合せ | 要問合せ | |
| CITM-ICF203-110A-P-BNCJ-□ | ICF203FH | 要問合せ | 要問合せ |
■ 同軸端子【オプション】
BNC-R / SHV-R / BNCF/ BNCJ
