熱電対導入端子（シース型）
■製品仕様（FH：ボルト穴） 材質：SUS304 使用圧力：1×10-5以上
| 型式 |
|---|
| TCFN-ICF34FH-1 |
| TCFN-ICF70FH-1 |
| TCFN-ICF70FH-2 |
| TCFN-ICF70FH-3 |
| TCFN-ICF70FH-4 |
| TCFN-ICF114FH-1 |
| TCFN-ICF114FH-2 |
| TCFN-ICF114FH-3 |
| TCFN-ICF114FH-4 |
| TCFN-ICF152FH-1 |
| TCFN-ICF152FH-2 |
| TCFN-ICF152FH-3 |
| TCFN-ICF152FH-4 |
| TCFN-ICF203FH-1 |
| TCFN-ICF203FH-2 |
| TCFN-ICF203FH-3 |
| TCFN-ICF203FH-4 |
| 接続フランジ | ΦD寸法（mm） | ポート数 | Ａ寸法（mm） | ΦB寸法（mm） |
|---|---|---|---|---|
| ICF34FH | Φ34 | 1 | ― | Φ6.4 |
| ICF70FH | Φ70 | 1 | ― | Φ6.4 |
| ICF70FH | Φ70 | 2 | 20 | Φ6.4 |
| ICF70FH | Φ70 | 3 | 20 | Φ6.4 |
| ICF70FH | Φ70 | 4 | 20 | Φ6.4 |
| ICF114FH | Φ114 | 1 | ― | Φ6.4 |
| ICF114FH | Φ114 | 2 | 25 | Φ6.4 |
| ICF114FH | Φ114 | 3 | 25 | Φ6.4 |
| ICF114FH | Φ114 | 4 | 25 | Φ6.4 |
| ICF152FH | Φ152 | 1 | ― | Φ6.4 |
| ICF152FH | Φ152 | 2 | 30 | Φ6.4 |
| ICF152FH | Φ152 | 3 | 30 | Φ6.4 |
| ICF152FH | Φ152 | 4 | 30 | Φ6.4 |
| ICF203FH | Φ203 | 1 | ― | Φ6.4 |
| ICF203FH | Φ203 | 2 | 35 | Φ6.4 |
| ICF203FH | Φ203 | 3 | 35 | Φ6.4 |
| ICF203FH | Φ203 | 4 | 35 | Φ6.4 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 |
■製品仕様（FT：タップ穴） 材質：SUS304 使用圧力：1×10-5以上
| 型式 |
|---|
| TCFN-ICF34FT-1 |
| TCFN-ICF70FT-1 |
| TCFN-ICF70FT-2 |
| TCFN-ICF70FT-3 |
| TCFN-ICF70FT-4 |
| TCFN-ICF114FT-1 |
| TCFN-ICF114FT-2 |
| TCFN-ICF114FT-3 |
| TCFN-ICF114FT-4 |
| TCFN-ICF152FT-1 |
| TCFN-ICF152FT-2 |
| TCFN-ICF152FT-3 |
| TCFN-ICF152FT-4 |
| TCFN-ICF203FT-1 |
| TCFN-ICF203FT-2 |
| TCFN-ICF203FT-3 |
| TCFN-ICF203FT-4 |
| 接続フランジ | ΦD寸法（mm） | ポート数 | Ａ寸法（mm） | ΦB寸法（mm） |
|---|---|---|---|---|
| ICF34FT | Φ34 | 1 | ― | Φ6.4 |
| ICF70FT | Φ70 | 1 | ― | Φ6.4 |
| ICF70FT | Φ70 | 2 | 20 | Φ6.4 |
| ICF70FT | Φ70 | 3 | 20 | Φ6.4 |
| ICF70FT | Φ70 | 4 | 20 | Φ6.4 |
| ICF114FT | Φ114 | 1 | ― | Φ6.4 |
| ICF114FT | Φ114 | 2 | 25 | Φ6.4 |
| ICF114FT | Φ114 | 3 | 25 | Φ6.4 |
| ICF114FT | Φ114 | 4 | 25 | Φ6.4 |
| ICF152FT | Φ152 | 1 | ― | Φ6.4 |
| ICF152FT | Φ152 | 2 | 30 | Φ6.4 |
| ICF152FT | Φ152 | 3 | 30 | Φ6.4 |
| ICF152FT | Φ152 | 4 | 30 | Φ6.4 |
| ICF203FT | Φ203 | 1 | ― | Φ6.4 |
| ICF203FT | Φ203 | 2 | 35 | Φ6.4 |
| ICF203FT | Φ203 | 3 | 35 | Φ6.4 |
| ICF203FT | Φ203 | 4 | 35 | Φ6.4 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 | |
| 要問合せ | 4～6週間 |

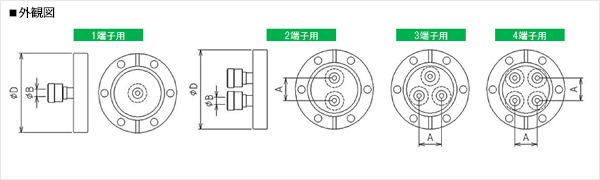

1端子用
2端子用
3端子用
4端子用

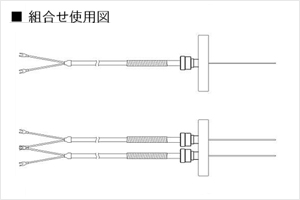

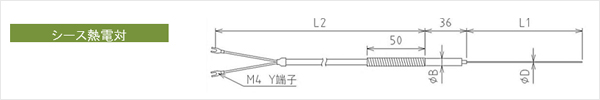

シース熱電対
■製品仕様 種類：Kタイプ（CA）シース材質：SUS316 先端形状：非接地 測定温度：-40～650℃
| 型式 |
|---|
| TCSN-1.0-100 |
| TCSN-1.0-200 |
| TCSN-1.0-300 |
| TCSN-1.0-500 |
| TCSN-1.0-1000 |
| TCSN-1.6-100 |
| TCSN-1.6-200 |
| TCSN-1.6-300 |
| TCSN-1.6-500 |
| TCSN-1.6-1000 |
| シース長Ｌ１（㎜） | シース径ΦD（㎜） | スリーブ径ΦB（㎜） | 補償導線長Ｌ２（㎜） |
|---|---|---|---|
| 100 | Φ1.0 | Φ6.4 | 2000 |
| 200 | Φ1.0 | Φ6.4 | 2000 |
| 300 | Φ1.0 | Φ6.4 | 2000 |
| 500 | Φ1.0 | Φ6.4 | 2000 |
| 1000 | Φ1.0 | Φ6.4 | 2000 |
| 100 | Φ1.6 | Φ6.4 | 2000 |
| 200 | Φ1.6 | Φ6.4 | 2000 |
| 300 | Φ1.6 | Φ6.4 | 2000 |
| 500 | Φ1.6 | Φ6.4 | 2000 |
| 1000 | Φ1.6 | Φ6.4 | 2000 |
| 標準価格 [税抜] |
見積り | 納期 |
|---|---|---|
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 | |
| 要問合せ | 5～7日目発送 |
