真空部品.jpトップページ >> ICF規格品 >> 熱電対導入端子（プラグ型）

導入端子類

熱電対導入端子（プラグ型）
納期

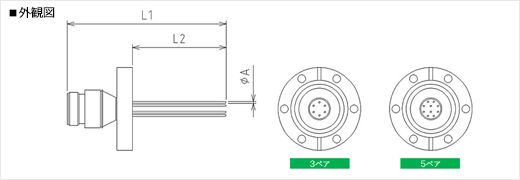

熱電対導入端子（プラグ型） 外観図
■製品仕様　種類：Kタイプ（CA）　ベーキング温度：300℃
型式
TCMN-ICF34FH-3P
TCMN-ICF70FH-3P
TCMN-ICF114FH-3P
TCMN-ICF152FH-3P
TCMN-ICF203FH-3P
TCMN-ICF34FH-5P
TCMN-ICF70FH-5P
TCMN-ICF114FH-5P
TCMN-ICF152FH-5P
TCMN-ICF203FH-5P
接続フランジ ベア数 L1寸法（mm） L2寸法（mm） ΦA寸法（ｍｍ） タイプ
ICF34FH 3 134 68 Φ1.6 アルメル/クロメル（JIS：K)
ICF70FH 3 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF114FH 3 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF152FH 3 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF203FH 3 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF34FH 5 134 68 Φ1.6 アルメル/クロメル（JIS：K)
ICF70FH 5 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF114FH 5 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF152FH 5 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
ICF203FH 5 134 79.2 Φ1.6 アルメル/クロメル（JIS：K)
標準価格
[税抜]		 見積り 2D CAD 納期
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ
要問合せ
CADデータダウンロード 問合せ

プラグコネクタ
プラグコネクタ
型式
TCMN-3P-AP
TCMN-5P-AP
名称 材質 適合ケーブル ベア数
多極端子用プラグコネクタ 本体：アルミ合金、絶縁：PTFE 仕上り外径 Φ15以下 3
多極端子用プラグコネクタ 本体：アルミ合金、絶縁：PTFE 仕上り外径 Φ15以下 5
標準価格
[税抜]		 見積り 納期
要問合せ
問合せ
要問合せ
問合せ

ピンコネクタ（真空）
ピンコネクタ（真空）
型式
TCMN-3P-VP
TCMN-5P-VP
名称 材質 適合ケーブル ベア数
ピンコネクタ（真空） アルメル・クロメル 芯線Φ1.0以下 3
ピンコネクタ（真空） アルメル・クロメル 芯線Φ1.0以下 5
標準価格
[税抜]		 見積り 納期
要問合せ
問合せ
要問合せ
問合せ
