リークポートバルブ
■製品仕様 材質：SUS304
| 型式 |
|---|
| LPBN-ICF34 |
| LPBN-ICF70 |
| LPBN-ICF114 |

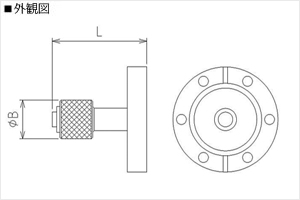

| 接続フランジ | ΦB寸法（mm） | Ｌ寸法（mm） | 許容温度（℃） | 真空シール |
|---|---|---|---|---|
| ICF34FH | 26 | 63 | 150 | バイトンOリング |
| ICF70FH | 26 | 63 | 150 | バイトンOリング |
| ICF114FH | 26 | 63 | 150 | バイトンOリング |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 | |
| 要問合せ |
|
4～6週間 |
