真空部品.jpトップページ >> ICF規格品 >> 電流導入端子（標準）Oリングタイプ
導入端子類
電流導入端子（標準）Oリングタイプ

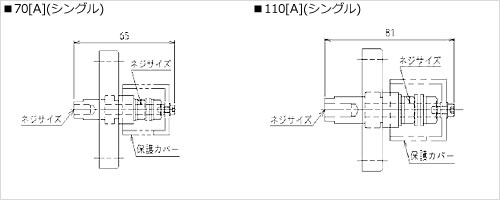

■ シングル（極数１）
■製品仕様 電極材質：C1020 最高ベーク温度：120℃
| 型式 |
|---|
| CITL-ICF70-70A-S |
| CITL-ICF70-110A-S |
| CITL-ICF114-70A-S |
| CITL-ICF114-110A-S |
| CITL-ICF152-70A-S |
| CITL-ICF152-110A-S |
| 接続フランジ | 耐電圧[kV] （DC） |
電流容量[A] | 絶縁抵抗 （DC500V） |
電極材質 | ねじサイズ |
|---|---|---|---|---|---|
| ICF70FH | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| ICF70FH | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| ICF114FH | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| ICF114FH | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| ICF152FH | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| ICF152FH | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥26,700 |
|
問合せ | |
| ¥29,300 |
|
問合せ | |
| ¥31,700 |
|
問合せ | |
| ¥34,200 |
|
問合せ | |
| ¥40,300 |
|
問合せ | |
| ¥43,000 |
|
問合せ |

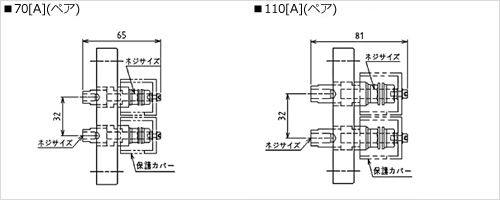

■ ペア（極数２）
■製品仕様 電極材質：C1020 最高ベーク温度：120℃
| 型式 |
|---|
| CITLN-ICF114-70A-P |
| CITLN-ICF114-110A-P |
| CITLN-ICF152-70A-P |
| CITLN-ICF152-110A-P |
| 接続フランジ | 耐電圧[kV] （DC） |
電流容量[A] | 絶縁抵抗 （DC500V） |
電極材質 | ねじサイズ |
|---|---|---|---|---|---|
| ICF114FH | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| ICF114FH | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| ICF152FH | 3 | 70 | 1000MΩ以上 | C1020 | M6 |
| ICF152FH | 3 | 110 | 1000MΩ以上 | C1020 | M8 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥54,800 |
|
問合せ | |
| ¥60,000 |
|
問合せ | |
| ¥63,400 |
|
問合せ | |
| ¥68,600 |
|
問合せ |
