真空部品.jpトップページ >> ICF規格品 >> テーパーシール(IPD)ガスケット

その他関連部品類

テーパーシール(IPD)ガスケット
納期

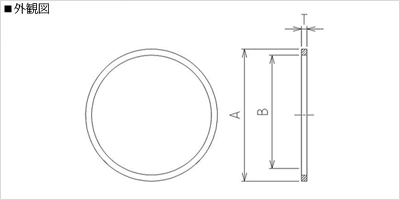

テーパーシール(IPD)ガスケット 外観図
■製品仕様　銅（標準）
型式
GIPD-ICF34
GIPD-ICF70
GIPD-ICF114
GIPD-ICF152
GIPD-ICF203
GIPD-ICF253
GIPD-ICF306
適合フランジ Ａ寸法（mm） Ｂ寸法（mm） Ｔ寸法（mm） 封入枚数
ICF34 Φ21.3 Φ18.5 2 5
ICF70 Φ48.1 Φ43.1 2.5 5
ICF114 Φ82.4 Φ78.4 2.5 5
ICF152 Φ120.4 Φ116.3 2.5 5
ICF203 Φ171.2 Φ167.0 2.5 5
ICF253 Φ222.0 Φ218.1 2.5 5
ICF306 Φ272.9 Φ268.5 3 5
標準価格
[税抜]		 見積り 納期
要問合せ
5～7日目発送
要問合せ
5～7日目発送
要問合せ
5～7日目発送
要問合せ
5～7日目発送
要問合せ
5～7日目発送
要問合せ
5～7日目発送
要問合せ
5～7日目発送
■製品仕様　金コート（AU）
型式
GIPD-ICF34-AU
GIPD-ICF70-AU
GIPD-ICF114-AU
GIPD-ICF152-AU
GIPD-ICF203-AU
GIPD-ICF253-AU
GIPD-ICF306-AU
適合フランジ Ａ寸法（mm） Ｂ寸法（mm） Ｔ寸法（mm） 封入枚数
ICF34 Φ21.3 Φ18.5 2 5
ICF70 Φ48.1 Φ43.1 2.5 5
ICF114 Φ82.4 Φ78.4 2.5 5
ICF152 Φ120.4 Φ116.3 2.5 5
ICF203 Φ171.2 Φ167.0 2.5 5
ICF253 Φ222.0 Φ218.1 2.5 5
ICF306 Φ272.9 Φ268.5 3 5
標準価格
[税抜]		 見積り 納期
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
■製品仕様　銀コート（AG）
型式
GIPD-ICF34-AG
GIPD-ICF70-AG
GIPD-ICF114-AG
GIPD-ICF152-AG
GIPD-ICF203-AG
GIPD-ICF253-AG
GIPD-ICF306-AG
適合フランジ Ａ寸法（mm） Ｂ寸法（mm） Ｔ寸法（mm） 封入枚数
ICF34 Φ21.3 Φ18.5 2 5
ICF70 Φ48.1 Φ43.1 2.5 5
ICF114 Φ82.4 Φ78.4 2.5 5
ICF152 Φ120.4 Φ116.3 2.5 5
ICF203 Φ171.2 Φ167.0 2.5 5
ICF253 Φ222.0 Φ218.1 2.5 5
ICF306 Φ272.9 Φ268.5 3 5
標準価格
[税抜]		 見積り 納期
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
