真空部品.jpトップページ >> ICF規格品 >> 高真空アングルバルブ

その他関連部品類

高真空アングルバルブ
納期
2～3週間
高真空アングルバルブ 高真空アングルバルブ

■製品仕様　 印刷用仕様表
外観図 外観図
■自動複動型
型式
VI-2FLV-70-D□□
VI-2FLV-114-D□□
接続フランジ① 接続フランジ② Ａ寸法（mm） Ｂ寸法（mm） Ｃ寸法（mm） Ｄ寸法（mm） Ｅ寸法（mm） Ｆ寸法（mm） Ｈ寸法（mm） Ｊ寸法（mm） PCD寸法（mm） ボルト穴径（mm） ボルト穴 重量[kg]
ICF70-RH ICF70-FH 173 122.5 81 84.5 33 70 Φ76 Φ69.3 58.7 Φ6.8 6 2.5
ICF114-RH ICF114-FH 201.5 143.5 92 92 39 85 Φ89 Φ113.5 92.2 Φ8.5 8 5.2
外観図 納期
CADデータダウンロード 2～3週間
CADデータダウンロード 2～3週間
■自動単動型（常時閉）
型式
VI-2FLV-70-C□□
VI-2FLV-114-C□□
接続フランジ① 接続フランジ② Ａ寸法（mm） Ｂ寸法（mm） Ｃ寸法（mm） Ｄ寸法（mm） Ｅ寸法（mm） Ｆ寸法（mm） Ｈ寸法（mm） Ｊ寸法（mm） PCD寸法（mm） ボルト穴径（mm） ボルト穴 重量[kg]
ICF70-RH ICF70-FH 173 122.5 81 84.5 33 70 Φ76 Φ69.3 58.7 Φ6.8 6 2.5
ICF114-RH ICF114-FH 201.5 143.5 92 92 39 85 Φ89 Φ113.5 92.2 Φ8.5 8 5.2
外観図 納期
CADデータダウンロード 2～3週間
CADデータダウンロード 2～3週間
■自動単動型（常時開）
型式
VI-2FLV-70-O□□
VI-2FLV-114-O□□
接続フランジ① 接続フランジ② Ａ寸法（mm） Ｂ寸法（mm） Ｃ寸法（mm） Ｄ寸法（mm） Ｅ寸法（mm） Ｆ寸法（mm） Ｈ寸法（mm） Ｊ寸法（mm） PCD寸法（mm） ボルト穴径（mm） ボルト穴 重量[kg]
ICF70-RH ICF70-FH 173 122.5 81 84.5 33 70 Φ76 Φ69.3 58.7 Φ6.8 6 2.5
ICF114-RH ICF114-FH 201.5 143.5 92 92 39 85 Φ89 Φ113.5 92.2 Φ8.5 8 5.2
外観図 納期
CADデータダウンロード 2～3週間
CADデータダウンロード 2～3週間
■手動型
型式
VI-2FLV-70-M
VI-2FLV-114-M
接続フランジ① 接続フランジ② Ａ寸法（mm） Ｂ寸法（mm） Ｈ寸法（mm） Ｄ寸法（mm） Ｅ寸法（mm） Ｆ寸法（mm） Ｊ寸法（mm） PCD寸法（mm） ボルト穴径（mm） ボルト穴 重量[kg]
ICF70-RH ICF70-FH 168 81 Φ76 Φ60 15 70 Φ69.3 58.7 Φ6.8 6 2.1
ICF114-RH ICF114-FH 191.5 92 Φ89 Φ60 20 85 Φ113.5 92.2 Φ8.5 8 4.4
外観図 納期
CADデータダウンロード 2～3週間
CADデータダウンロード 2～3週間

●本商品は入江工研株式会社「高真空アングルバルブシリーズ」です

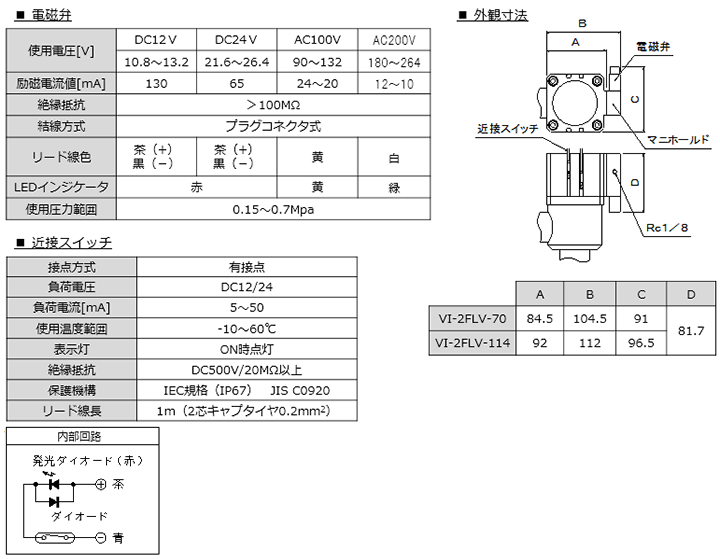

オプション仕様

技術データ
見積依頼

標準価格表［税抜き］(円)
付属なし(標準) 電磁弁
近接スイッチ付き		 電磁弁付き 近接スイッチ付き
自動複動型 VI-2FLV-70-D \60,200 \102,400 \98,700 \64,000
VI-2FLV-114-D \89,300 \131,500 \127,800 \93,100
自動単動型
（常時閉）		 VI-2FLV-70-C \61,200 \103,400 \99,700 \65,000
VI-2FLV-114-C \90,300 \132,500 \128,800 \94,100
自動単動型
（常時開）		 VI-2FLV-70-O \61,100 \103,300 \99,600 \64,900
VI-2FLV-114-O \90,900 \133,100 \129,400 \94,700
手動型 VI-2FLV-70-M \55,800 －　　 －　　 －　　
VI-2FLV-114-M \82,200 －　　 －　　 －　　

フランジ類

導入端子類

標準型
マルチ型

その他関連部品類

継手類
