真空部品.jpトップページ >> ICF規格品 >> アウトサイド溶接フランジ
フランジ類
アウトサイド溶接フランジ
■製品仕様 材質：SUS304
| 型式 |
| FN-ICF34-OT |
| FN-ICF70-OT |
| FN-ICF114-OT |
| FN-ICF152-OT |
| FN-ICF203-OT |
| FN-ICF253-OT |
| 適合フランジ |

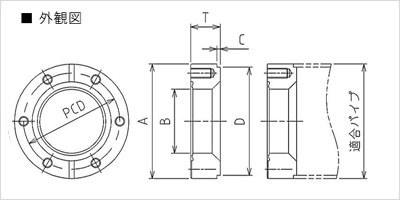

Ａ寸法（mm） |
Ｂ寸法（mm） |
Ｃ寸法（mm） |
Ｄ寸法（mm） |
Ｔ寸法（mm） |
PCD寸法（mm） |
タップ穴径（mm） |
タップ穴数 |
適合パイプ（mm） |
| ICF34 |
Φ34 |
Φ17 |
1.5 |
Φ30.9 |
15 |
Φ27.0 |
M4 |
6 |
Φ34×t1.5 |
| ICF70 |
Φ70 |
Φ39 |
2.0 |
Φ65.9 |
18 |
Φ58.8 |
M6 |
6 |
Φ70×ｔ2.0 |
| ICF114 |
Φ114 |
Φ70 |
3 |
Φ108.1 |
23 |
Φ92.2 |
M8 |
8 |
Φ114.3×ｔ3.0 |
| ICF152 |
Φ152 |
Φ100 |
3 |
Φ146.2 |
25 |
Φ130.3 |
M8 |
16 |
Φ152.4×ｔ3.0 |
| ICF203 |
Φ203 |
Φ155 |
3 |
Φ196.7 |
25 |
Φ181.8 |
M8 |
20 |
Φ203×ｔ3.0 |
| ICF253 |
Φ254 |
Φ205 |
3 |
Φ247.7 |
25 |
Φ231.9 |
M8 |
24 |
Φ254×ｔ3.0 |
標準価格
[税抜] |
見積り |
2D CAD |
納期 |
| 要問合せ |
|
|
2～3週間
|
| 要問合せ |
|
2～3週間
|
| 要問合せ |
|
2～3週間
|
| 要問合せ |
|
2～3週間
|
| 要問合せ |
|
2～3週間
|
| 要問合せ |
|
問合せ
|
