真空部品.jpトップページ >> ICF規格品 >> 回転フランジ
フランジ類
回転フランジ
■製品仕様（ＲＨ：通し穴） 材質：SUS304
| 規格(サイズ) | 型式 |
|---|---|
| ICF34 | FN-ICF34-RH |
| ICF70 | FN-ICF70-RH |
| ICF114 | FN-ICF114-RH |
| ICF152 | FN-ICF152-RH |
| ICF203 | FN-ICF203-RH |
| ICF253 | FN-ICF253-RH |
| ICF306 | FN-ICF306-RH |
| ICF306 | FN-ICF306M10-RH |

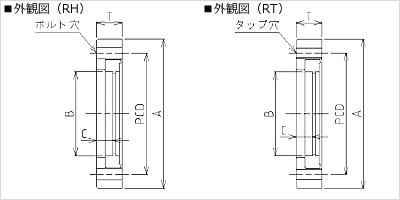

| Ａ寸法（mm） | Ｂ寸法（mm） | Ｃ寸法（mm） | Ｔ寸法（mm） | PCD寸法（mm） | ボルト穴径（mm） | タップ穴径（mm） | ボルト穴数 |
|---|---|---|---|---|---|---|---|
| φ34 | φ19.1 | 3 | 7.8 | φ27.0 | φ4.3 | M4 | 6 |
| φ70 | φ42.8 | 7.9 | 12.7 | φ58.7 | φ6.7 | M6 | 6 |
| φ113.5 | φ63.6 | 9.6 | 17.5 | φ92.2 | φ8.3 | M8 | 8 |
| φ151.6 | φ101.9 | 10.4 | 19.9 | φ130.3 | φ8.3 | M8 | 16 |
| φ202.4 | φ152.6 | 12.7 | 22.2 | φ181 | φ8.3 | M8 | 20 |
| φ253.2 | φ203.5 | 15.1 | 24.6 | φ231.9 | φ8.3 | M8 | 24 |
| φ304 | φ254.5 | 15.1 | 24.6 | φ284 | φ8.3 | M8 | 32 |
| φ304 | φ254.5 | 17.5 | 27 | φ283 | φ10.3 | M10 | 32 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥3,270 |
|
3～5日目発送 | |
| ¥4,800 |
|
3～5日目発送 | |
| ¥11,100 |
|
3～5日目発送 | |
| ¥24,890 |
|
3～5日目発送 | |
| ¥35,600 |
|
3～5日目発送 | |
| ¥59,700 |
|
3～5日目発送 | |
| ¥96,550 |
|
問合せ | |
| ¥105,650 |
|
5～7日目発送 |
■製品仕様（ＲＴ：タップ穴） 材質：SUS304
| 規格(サイズ) | 型式 |
|---|---|
| ICF34 | FN-ICF34-RT |
| ICF70 | FN-ICF70-RT |
| ICF114 | FN-ICF114-RT |
| ICF152 | FN-ICF152-RT |
| ICF203 | FN-ICF203-RT |
| ICF253 | FN-ICF253-RT |
| ICF306 | FN-ICF306-RT |
| ICF306 | FN-ICF306M10-RT |
| Ａ寸法（mm） | Ｂ寸法（mm） | Ｃ寸法（mm） | Ｔ寸法（mm） | PCD寸法（mm） | ボルト穴径（mm） | タップ穴径（mm） | ボルト穴数 |
|---|---|---|---|---|---|---|---|
| φ34 | φ19.1 | 3 | 7.8 | φ27.0 | φ4.3 | M4 | 6 |
| φ70 | φ42.8 | 7.9 | 12.7 | φ58.7 | φ6.7 | M6 | 6 |
| φ113.5 | φ63.6 | 9.6 | 17.5 | φ92.2 | φ8.3 | M8 | 8 |
| φ151.6 | φ101.9 | 10.4 | 19.9 | φ130.3 | φ8.3 | M8 | 16 |
| φ202.4 | φ152.6 | 12.7 | 22.2 | φ181 | φ8.3 | M8 | 20 |
| φ253.2 | φ203.5 | 15.1 | 24.6 | φ231.9 | φ8.3 | M8 | 24 |
| φ304 | φ254.5 | 15.1 | 24.6 | φ284 | φ8.3 | M8 | 32 |
| φ304 | φ254.5 | 17.5 | 27 | φ283 | φ10.3 | M10 | 32 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
3～5日目発送 | |
| 要問合せ |
|
3～5日目発送 | |
| 要問合せ |
|
3～5日目発送 | |
| 要問合せ |
|
3～5日目発送 | |
| 要問合せ |
|
3～5日目発送 | |
| 要問合せ |
|
3～5日目発送 | |
| 要問合せ |
|
問合せ | |
| 要問合せ |
|
5～7日目発送 |
