真空部品.jpトップページ >> ICF規格品 >> 両面エッジフランジ
フランジ類
両面エッジフランジ
穴あき
ブランク
穴あきタイプ
■製品仕様 材質：SUS304
| 型式 |
|---|
| DSN-ICF34/34-W |
| DSN-ICF70/70-W |
| DSN-ICF114/114-W |
| DSN-ICF152/152-W |

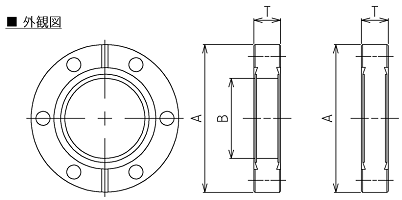

| 適合フランジ | Ａ寸法 （mm） |
Ｂ寸法 （mm） |
Ｔ寸法 （mm） |
|---|---|---|---|
| ICF34 | Φ34 | Φ14 | 7.6 |
| ICF70 | Φ70 | Φ38 | 12.7 |
| ICF114 | Φ114 | Φ63 | 17.4 |
| ICF152 | Φ152 | Φ100 | 19.8 |
| 標準価格 [税抜] |
見積り | 2D CAD | 3D CAD | 納期 |
|---|---|---|---|---|
| 要問合せ |
|
|
5～7日目発送 | |
| 要問合せ |
|
5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 |
ブランクタイプ
■製品仕様 材質：SUS304
| 型式 |
|---|
| DSN-ICF34/34-B |
| DSN-ICF70/70-B |
| DSN-ICF114/114-B |
| DSN-ICF152/152-B |
| 適合フランジ | Ａ寸法 （mm） |
Ｔ寸法 （mm） |
|---|---|---|
| ICF34 | Φ34 | 7.6 |
| ICF70 | Φ70 | 12.7 |
| ICF114 | Φ114 | 17.4 |
| ICF152 | Φ152 | 19.8 |
| 標準価格 [税抜] |
見積り | 2D CAD | 3D CAD | 納期 |
|---|---|---|---|---|
| 要問合せ |
|
|
5～7日目発送 | |
| 要問合せ |
|
5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 | ||
| 要問合せ |
|
5～7日目発送 |
