真空部品.jpトップページ >> ICF規格品 >> ゼロレングス変換継手(ICF/NW)
継手類
ゼロレングス変換継手(ICF/NW)
| 変換フランジ単品 | 半月クランプセットタイプ | |
 |
 |
 |
変換フランジ単品
■製品仕様 材質：SUS304 ※変換フランジ単品です。半月クランプ・センターリング・取付用ボルト等は別途ご用意ください。
| 型式 |
|---|
| ZCN-ICF114/NW25 |
| ZCN-ICF152/NW25 |
| ZCN-ICF203/NW25 |
| ZCN-ICF114/NW40 |
| ZCN-ICF152/NW40 |
| ZCN-ICF203/NW40 |
| ZCN-ICF152/NW50 |
| ZCN-ICF203/NW50 |

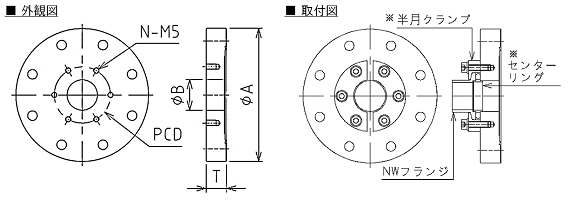

| Ａ寸法 （mm） |
Ｂ寸法 （mm） |
Ｔ寸法 （mm） |
ＰＣＤ寸法 （mm） |
ボルト穴数 N-M5 |
|---|---|---|---|---|
| Φ113.5 | Φ26.2 | 17.5 | Φ48 | 6-M5 |
| Φ151.6 | Φ26.2 | 19.9 | Φ48 | 6-M5 |
| Φ202.4 | Φ26.2 | 22.2 | Φ48 | 6-M5 |
| Φ113.5 | Φ41.2 | 17.5 | Φ62 | 6-M5 |
| Φ151.6 | Φ41.2 | 19.9 | Φ62 | 6-M5 |
| Φ202.4 | Φ41.2 | 22.2 | Φ62 | 6-M5 |
| Φ151.6 | Φ52.2 | 19.9 | Φ82.6 | 8-M5 |
| Φ202.4 | Φ52.2 | 22.2 | Φ82.6 | 8-M5 |
| 標準価格 [税抜] |
見積り | 2D CAD | 3D CAD | 納期 |
|---|---|---|---|---|
| 要問合せ |
|
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 |
半月クランプセットタイプ
■製品仕様 材質：SUS304 ※変換フランジ単品に半月クランプと取付用ボルト・ワッシャーがセットになっています。
| 型式 |
|---|
| ZCN-ICF114/NW25-S |
| ZCN-ICF152/NW25-S |
| ZCN-ICF203/NW25-S |
| ZCN-ICF114/NW40-S |
| ZCN-ICF152/NW40-S |
| ZCN-ICF203/NW40-S |
| ZCN-ICF152/NW50-S |
| ZCN-ICF203/NW50-S |
| Ａ寸法 （mm） |
Ｂ寸法 （mm） |
Ｔ寸法 （mm） |
ＰＣＤ寸法 （mm） |
ボルト穴数 N-M5 |
セット品 |
|---|---|---|---|---|---|
| Φ113.5 | Φ26.2 | 17.5 | Φ48 | 6-M5 | NW25半月クランプ・M5ボルト・ワッシャ |
| Φ151.6 | Φ26.2 | 19.9 | Φ48 | 6-M5 | NW25半月クランプ・M5ボルト・ワッシャ |
| Φ202.4 | Φ26.2 | 22.2 | Φ48 | 6-M5 | NW25半月クランプ・M5ボルト・ワッシャ |
| Φ113.5 | Φ41.2 | 17.5 | Φ62 | 6-M5 | NW40半月クランプ・M5ボルト・ワッシャ |
| Φ151.6 | Φ41.2 | 19.9 | Φ62 | 6-M5 | NW40半月クランプ・M5ボルト・ワッシャ |
| Φ202.4 | Φ41.2 | 22.2 | Φ62 | 6-M5 | NW40半月クランプ・M5ボルト・ワッシャ |
| Φ151.6 | Φ52.2 | 19.9 | Φ82.6 | 8-M5 | NW50半月クランプ・M5ボルト・ワッシャ |
| Φ202.4 | Φ52.2 | 22.2 | Φ82.6 | 8-M5 | NW50半月クランプ・M5ボルト・ワッシャ |
| 標準価格 [税抜] |
見積り | 2D CAD | 3D CAD | 納期 |
|---|---|---|---|---|
| 要問合せ |
|
|
3～4週間 | |
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 | ||
| 要問合せ |
|
3～4週間 |
