真空部品.jpトップページ >> ICF規格品 >> 同形継手Ｔ型（標準）
継手類
同形継手Ｔ型（標準）
■製品仕様 材質：SUS304 処理：内面バフ研磨（#400）
| 型式 |
|---|
| SN-T-ICF34 |
| SN-T-ICF70 |
| SN-T-ICF114 |
| SN-T-ICF152 |
| SN-T-ICF203 |
| SN-T-ICF253 |

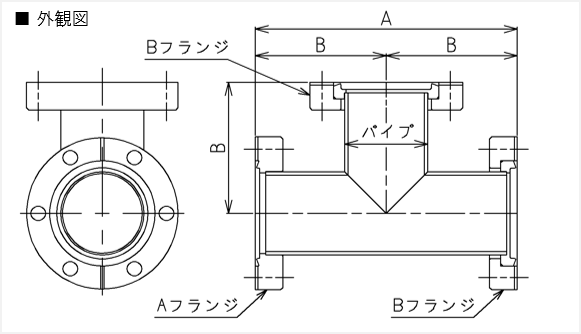

| Ａフランジ | Ｂフランジ | Ａ寸法（mm） | Ｂ寸法（mm） | パイプ径（mm） |
|---|---|---|---|---|
| ICF34-FH | ICF34-RH | 76 | 38 | φ19Xt1.6 |
| ICF70-FH | ICF70-RH | 126 | 63 | φ38Xt1.6 |
| ICF114-FH | ICF114-RH | 210 | 105 | φ64Xt1.6 |
| ICF152-FH | ICF152-RH | 270 | 135 | φ102Xt1.6 |
| ICF203-FH | ICF203-RH | 334 | 167 | φ152Xt2.0 |
| ICF253-FH | ICF253-RH | 406 | 203 | φ203Xt2.0 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
2週間 | |
| 要問合せ | 2週間 | ||
| 要問合せ | 2週間 | ||
| 要問合せ | 2週間 | ||
| 要問合せ | 問合せ | ||
| 要問合せ | 問合せ |
