真空部品.jpトップページ >> ICF規格品 >> 同形継手ＲＬ型（標準）
継手類
同形継手ＲＬ型
■製品仕様 材質：SUS304 処理：内面バフ研磨（#400）
| 型式 |
|---|
| SR-L-ICF34 |
| SR-L-ICF70 |
| SR-L-ICF114 |

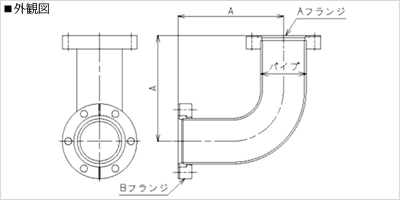

| Ａフランジ | Ｂフランジ | Ａ寸法（mm） | パイプ径（mm） |
|---|---|---|---|
| ICF34-FH | ICF34-RH | 70.8 | φ19.0 |
| ICF70-FH | ICF70-RH | 98.8 | φ42.7 |
| ICF114-FH | ICF114-RH | 154.9 | φ63.5 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
3～4週間 | |
| 要問合せ | 3～4週間 | ||
| 要問合せ | 3～4週間 |
