真空部品.jpトップページ >> ICF規格品 >> 低温冷媒導入フランジ

継手類

低温冷媒導入フランジ
納期
低温冷媒導入フランジ 低温冷媒導入フランジ

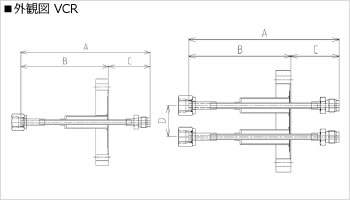

外観図 外観図
■製品仕様 材質：SUS316L　使用可能温度：常温～77K（LN2）
型式
LTI-ICF34-1/4
LTI-ICF70-1/4
LTI-ICF70-3/8
LTI-ICF70-1/2
LTI-ICF114-1/4
LTI-ICF114-1/4-W
LTI-ICF114-3/8
LTI-ICF114-3/8-W
LTI-ICF114-1/2
LTI-ICF114-1/2-W
LTI-ICF34-1/4VCR
LTI-ICF70-1/4VCR
LTI-ICF70-3/8VCR
LTI-ICF70-1/2VCR
LTI-ICF114-1/4VCR
LTI-ICF114-1/4VCR-W
LTI-ICF114-3/8VCR
LTI-ICF114-3/8VCR-W
LTI-ICF114-1/2VCR
LTI-ICF114-1/2VCR-W
適合フランジ 導入サイズ Ａ寸法（mm） Ｂ寸法（mm） Ｃ寸法（mm） Ｄ寸法（mm）
ICF34FH φ6.35 144 119 30 ―
ICF70FH φ6.35 144 118 30 ―
ICF70FH φ9.53 170 128 40 ―
ICF70FH φ12.7 210 160 50 ―
ICF114FH φ6.35 144 118 30 ―
ICF114FH φ6.35 144 118 30 35
ICF114FH φ9.53 170 128 40 ―
ICF114FH φ9.53 170 128 40 35
ICF114FH φ12.7 210 160 50 ―
ICF114FH φ12.7 210 160 50 37
ICF34FH VCR1/4 182 125 57 ―
ICF70FH VCR1/4 182 125 57 ―
ICF70FH VCR3/8 230 158 72 ―
ICF70FH VCR1/2 267 188 79 ―
ICF114FH VCR1/4 182 125 57 ―
ICF114FH VCR1/4 182 125 57 35
ICF114FH VCR3/8 230 158 72 ―
ICF114FH VCR3/8 230 158 72 35
ICF114FH VCR1/2 267 188 79 ―
ICF114FH VCR1/2 267 188 79 37
標準価格
[税抜]		 見積り 納期
¥53,200
6～8週間
¥53,300
6～8週間
¥56,900
6～8週間
¥60,200
6～8週間
¥57,600
6～8週間
¥83,100
6～8週間
¥61,300
6～8週間
¥89,800
6～8週間
¥64,600
6～8週間
¥95,800
6～8週間
¥65,100
6～8週間
¥65,100
6～8週間
¥74,200
6～8週間
¥77,900
6～8週間
¥69,500
6～8週間
¥106,000
6～8週間
¥78,600
6～8週間
¥123,500
6～8週間
¥82,300
6～8週間
¥130,300
6～8週間

ICF低温冷媒導入(チューブ)シングル CAD

ICF低温冷媒導入(チューブ)ダブル CAD

ICF低温冷媒導入(VCR)シングル CAD

ICF低温冷媒導入(VCR)ダブル CAD
