真空部品.jpトップページ >> ICF規格品 >> 同形継手Ⅰ型（標準）

継手類

同形継手Ⅰ型（標準）
納期

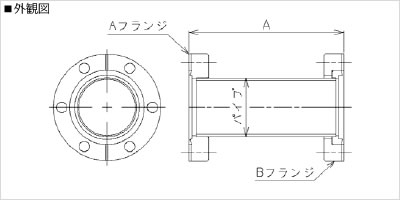

同形継手Ⅰ型（標準） 外観図
■製品仕様 材質：SUS304 処理：内面バフ研磨（#400）
型式
SN-I-ICF34
SN-I-ICF70
SN-I-ICF114
SN-I-ICF152
SN-I-ICF203
SN-I-ICF253
SN-I-ICF306
SN-I-ICF306M10
Ａフランジ Ｂフランジ Ａ寸法（mm） パイプ径（mm）
ICF34-FH ICF34-RH 50 φ19.0Xt1.5
ICF70-FH ICF70-RH 100 φ42.7Xt1.65
ICF114-FH ICF114-RH 100 φ63.5Xt2.0
ICF152-FH ICF152-RH 150 φ101.6Xt3.0
ICF203-FH ICF203-RH 175 φ152.4Xt3.0
ICF253-FH ICF253-RH 200 φ203.0Xt3.0
ICF306-FH ICF306-RH 250 φ254.0Xt3.0
ICF306M10-FH ICF306M10-RH 250 φ254.0Xt3.0
標準価格
[税抜]		 見積り 2D CAD 納期
要問合せ
CADデータダウンロード 3～4週間
要問合せ
3～4週間
要問合せ
3～4週間
要問合せ
3～4週間
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
要問合せ
問合せ
