異形変換継手（ICF/NW）
■製品仕様 材質：SUS304 処理：バフ研磨（#400）
| 型式 |
|---|
| VCN-ICF34/NW10 |
| VCN-ICF70/NW16 |
| VCN-ICF70/NW25 |
| VCN-ICF70/NW40 |
| VCN-ICF114/NW25 |
| VCN-ICF114/NW40 |
| VCN-ICF114/NW50 |
| VCN-ICF152/NW25 |
| VCN-ICF152/NW40 |
| VCN-ICF152/NW50 |

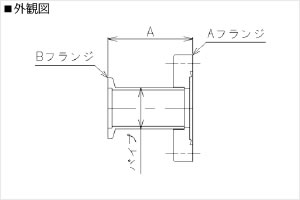

| Ａフランジ | Ｂフランジ | Ａ寸法（mm） | パイプ径（mm） |
|---|---|---|---|
| ICF34-FH | NW10KF | 54.8 | φ13.8 |
| ICF70-FH | NW16KF | 54.8 | φ21.7 |
| ICF70-FH | NW25KF | 54.8 | φ27.2 |
| ICF70-FH | NW40KF | 54.8 | φ42.7 |
| ICF114-FH | NW25KF | 57.9 | φ27.2 |
| ICF114-FH | NW40KF | 57.9 | φ42.7 |
| ICF114-FH | NW50KF | 57.9 | φ60.5 |
| ICF152-FH | NW25KF | 59.5 | φ27.2 |
| ICF152-FH | NW40KF | 59.5 | φ42.7 |
| ICF152-FH | NW50KF | 59.5 | φ60.5 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥6,450 |
|
2週間 | |
| ¥7,100 |
|
2週間 | |
| ¥7,100 |
|
2週間 | |
| ¥7,700 |
|
2週間 | |
| ¥10,700 |
|
2週間 | |
| ¥11,200 |
|
2週間 | |
| ¥11,700 |
|
2週間 | |
| ¥15,800 |
|
2週間 | |
| ¥16,800 |
|
2週間 | |
| ¥17,500 |
|
2週間 |
