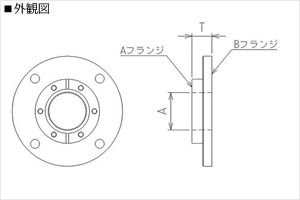

異形変換継手（ICF/JIS）
■製品仕様（ＶＦ） 材質：SUS304
| 型式 |
|---|
| VCN-ICF34/VF20 |
| VCN-ICF34/VF25 |
| VCN-ICF34/VF40 |
| VCN-ICF34/VF50 |
| VCN-ICF70/VF50 |
| VCN-ICF70/VF65 |
| VCN-ICF70/VF80 |
| VCN-ICF70/VF100 |
| VCN-ICF114/VF100 |
| VCN-ICF114/VF125 |
| VCN-ICF114/VF150 |
| Ａフランジ | Ｂフランジ | Ａ寸法（mm） | Ｔ寸法（mm） |
|---|---|---|---|
| ICF34FT | VF20 | Φ16.6 | 15 |
| ICF34FT | VF25 | Φ16.6 | 15 |
| ICF34FT | VF40 | Φ16.6 | 17 |
| ICF34FT | VF50 | Φ16.6 | 17 |
| ICF70FT | VF50 | Φ40.5 | 22 |
| ICF70FT | VF65 | Φ40.5 | 22 |
| ICF70FT | VF80 | Φ40.5 | 24 |
| ICF70FT | VF100 | Φ40.5 | 24 |
| ICF114FT | VF100 | Φ61.2 | 29 |
| ICF114FT | VF125 | Φ61.2 | 29 |
| ICF114FT | VF150 | Φ61.2 | 29 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥15,600 |
|
4～6週間 | |
| ¥15,900 |
|
4～6週間 | |
| ¥16,300 |
|
4～6週間 | |
| ¥17,400 |
|
4～6週間 | |
| ¥18,700 |
|
4～6週間 | |
| ¥21,900 |
|
4～6週間 | |
| ¥22,600 |
|
4～6週間 | |
| ¥27,000 |
|
4～6週間 | |
| ¥33,400 |
|
4～6週間 | |
| ¥38,000 |
|
4～6週間 | |
| ¥39,400 |
|
4～6週間 |
■製品仕様（ＶＧ） 材質：SUS304
| 型式 |
|---|
| VCN-ICF34/VG20 |
| VCN-ICF34/VG25 |
| VCN-ICF34/VG40 |
| VCN-ICF34/VG50 |
| VCN-ICF70/VG50 |
| VCN-ICF70/VG65 |
| VCN-ICF70/VG80 |
| VCN-ICF70/VG100 |
| VCN-ICF114/VG100 |
| VCN-ICF114/VG125 |
| VCN-ICF114/VG150 |
| Ａフランジ | Ｂフランジ | Ａ寸法（mm） | Ｔ寸法（mm） |
|---|---|---|---|
| ICF34FT | VG20 | Φ16.6 | 15 |
| ICF34FT | VG25 | Φ16.6 | 15 |
| ICF34FT | VG40 | Φ16.6 | 17 |
| ICF34FT | VG50 | Φ16.6 | 17 |
| ICF70FT | VG50 | Φ40.5 | 22 |
| ICF70FT | VG65 | Φ40.5 | 22 |
| ICF70FT | VG80 | Φ40.5 | 24 |
| ICF70FT | VG100 | Φ40.5 | 24 |
| ICF114FT | VG100 | Φ61.2 | 29 |
| ICF114FT | VG125 | Φ61.2 | 29 |
| ICF114FT | VG150 | Φ61.2 | 29 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| ¥15,800 |
|
4～6週間 | |
| ¥16,200 |
|
4～6週間 | |
| ¥16,600 |
|
4～6週間 | |
| ¥17,800 |
|
4～6週間 | |
| ¥19,000 |
|
4～6週間 | |
| ¥22,300 |
|
4～6週間 | |
| ¥23,000 |
|
4～6週間 | |
| ¥27,500 |
|
4～6週間 | |
| ¥33,800 |
|
4～6週間 | |
| ¥38,600 |
|
4～6週間 | |
| ¥40,000 |
|
4～6週間 |
