ガスラインフレキシブルチューブ

VCR
納期

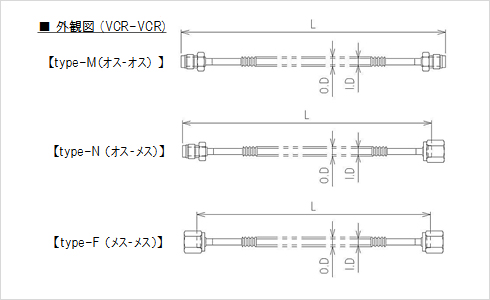

VCR 外観図

■材質 フレキシブルチューブ:SUS316L、継手(オスメス):SUS316、継手(グランド):SUS316L
■製品仕様(type-M オス―オス) 最小曲げ半径[mm] 1/4=20 , 3/8=25 , 1/2=40
サイズ
(inch)
型式
1/4 FBN-VCR1/4-M-260
1/4 FBN-VCR1/4-M-460
1/4 FBN-VCR1/4-M-1060
3/8 FBN-VCR3/8-M-265
3/8 FBN-VCR3/8-M-465
3/8 FBN-VCR3/8-M-1065
1/2 FBN-VCR1/2-M-265
1/2 FBN-VCR1/2-M-465
1/2 FBN-VCR1/2-M-1065
I.D[mm] O.D[mm] L寸法[mm]
φ6 φ9.5 260
φ6 φ9.5 460
φ6 φ9.5 1060
φ8.5 φ12.3 265
φ8.5 φ12.3 465
φ8.5 φ12.3 1065
φ12.4 φ17.3 265
φ12.4 φ17.3 465
φ12.4 φ17.3 1065
標準価格
[税抜]
見積り 2D CAD 納期
¥12,400
CADデータダウンロード 2週間
¥12,800
2週間
¥14,200
2週間
¥16,500
CADデータダウンロード 2週間
¥16,800
2週間
¥18,300
2週間
¥17,000
CADデータダウンロード 2週間
¥17,400
2週間
¥19,200
2週間
■製品仕様(type-N オス―メス) 最小曲げ半径[mm] 1/4=20 , 3/8=25 , 1/2=40
サイズ
(inch)
型式
1/4 FBN-VCR1/4-N-245
1/4 FBN-VCR1/4-N-445
1/4 FBN-VCR1/4-N-1045
3/8 FBN-VCR3/8-N-250
3/8 FBN-VCR3/8-N-450
3/8 FBN-VCR3/8-N-1050
1/2 FBN-VCR1/2-N-250
1/2 FBN-VCR1/2-N-450
1/2 FBN-VCR1/2-N-1050
I.D[mm] O.D[mm] L寸法[mm]
φ6 φ9.5 245
φ6 φ9.5 445
φ6 φ9.5 1045
φ8.5 φ12.3 250
φ8.5 φ12.3 450
φ8.5 φ12.3 1050
φ12.4 φ17.3 250
φ12.4 φ17.3 450
φ12.4 φ17.3 1050
標準価格
[税抜]
見積り 2D CAD 納期
¥12,500
CADデータダウンロード 2週間
¥13,000
2週間
¥14,300
2週間
¥16,700
CADデータダウンロード 2週間
¥17,100
2週間
¥18,600
2週間
¥17,200
CADデータダウンロード 2週間
¥17,600
2週間
¥19,400
2週間
■製品仕様(type-F メス―メス) 最小曲げ半径[mm] 1/4=20 , 3/8=25 , 1/2=40
サイズ
(inch)
型式
1/4 FBN-VCR1/4-F-230
1/4 FBN-VCR1/4-F-430
1/4 FBN-VCR1/4-F-1030
3/8 FBN-VCR3/8-F-230
3/8 FBN-VCR3/8-F-430
3/8 FBN-VCR3/8-F-1030
1/2 FBN-VCR1/2-F-230
1/2 FBN-VCR1/2-F-430
1/2 FBN-VCR1/2-F-1030
I.D[mm] O.D[mm] L寸法[mm]
φ6 φ9.5 230
φ6 φ9.5 430
φ6 φ9.5 1030
φ8.5 φ12.3 230
φ8.5 φ12.3 430
φ8.5 φ12.3 1030
φ12.4 φ17.3 230
φ12.4 φ17.3 430
φ12.4 φ17.3 1030
標準価格
[税抜]
見積り 2D CAD 納期
¥12,700
CADデータダウンロード 2週間
¥13,100
2週間
¥14,400
2週間
¥17,000
CADデータダウンロード 2週間
¥17,400
2週間
¥18,900
2週間
¥16,900
CADデータダウンロード 2週間
¥17,300
2週間
¥19,100
2週間
