ガスラインフレキシブルチューブ
スウェージロック
Swagelok（R) VCR（R） Ultra‐Torr（R） は、スウェージロック社の登録商標です。
■製品仕様 最小曲げ半径[mm] 1/4=20 , 3/8=25 , 1/2=40
■材質 フレキシブルチューブ：SUS316L、SW継手：SUS316
| サイズ (inch) |
型式 |
|---|---|
| 1/4 | FBN-SW1/4-255 |
| 1/4 | FBN-SW1/4-455 |
| 1/4 | FBN-SW1/4-1055 |
| 3/8 | FBN-SW3/8-260 |
| 3/8 | FBN-SW3/8-460 |
| 3/8 | FBN-SW3/8-1060 |
| 1/2 | FBN-SW1/2-265 |
| 1/2 | FBN-SW1/2-465 |
| 1/2 | FBN-SW1/2-1065 |

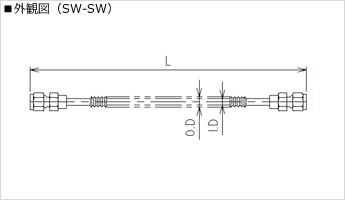

| I.D[mm] | O.D[mm] | Ｌ寸法[mm] |
|---|---|---|
| φ6 | φ9.5 | 255 |
| φ6 | φ9.5 | 455 |
| φ6 | φ9.5 | 1055 |
| φ8.5 | φ12.3 | 260 |
| φ8.5 | φ12.3 | 460 |
| φ8.5 | φ12.3 | 1060 |
| φ12.4 | φ17.3 | 265 |
| φ12.4 | φ17.3 | 465 |
| φ12.4 | φ17.3 | 1065 |
| 標準価格 [税抜] |
見積り | 2D CAD | 納期 |
|---|---|---|---|
| 要問合せ |
|
問合せ | |
| 要問合せ | 問合せ | ||
| 要問合せ | 問合せ | ||
| 要問合せ |
|
問合せ | |
| 要問合せ | 問合せ | ||
| 要問合せ | 問合せ | ||
| 要問合せ |
|
問合せ | |
| 要問合せ | 問合せ | ||
| 要問合せ | 問合せ |
