VCR付ガス配管チューブ（オーダーメイド）

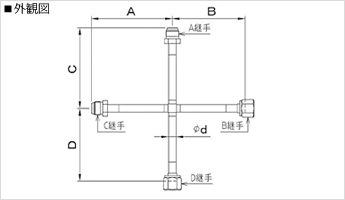

X型
問合せ
■製品仕様 材質：SUS316L
※チューブ径 1/4は各指定長さ50㎜以上必要です。
※チューブ径 3/8、1/2は各指定長さ60㎜以上必要です。
| 型式 | ベース価格 [税抜] | |||
|---|---|---|---|---|
| タイプ | チューブ径 Φd | ※ A+B+C+D寸法（mm） | 種類 | |
| GTVX | 1/4（Φ6.35×ｔ1.0） | ～200 | BA（光輝管） | \11,500 |
| EP（電解管） | \15,200 | |||
| 201～500 | BA（光輝管） | \12,800 | ||
| EP（電解管） | \17,300 | |||
| 501～1000 | BA（光輝管） | \15,000 | ||
| EP（電解管） | \20,800 | |||
| 1001～1500 | BA（光輝管） | \18,000 | ||
| EP（電解管） | \25,200 | |||
| 1501～2000 | BA（光輝管） | \20,600 | ||
| EP（電解管） | \29,200 | |||
| 3/8（Φ9.53×ｔ1.0） | ～200 | BA（光輝管） | \15,500 | |
| EP（電解管） | \20,000 | |||
| 201～500 | BA（光輝管） | \17,100 | ||
| EP（電解管） | \24,600 | |||
| 501～1000 | BA（光輝管） | \19,800 | ||
| EP（電解管） | \32,300 | |||
| 1001～1500 | BA（光輝管） | \23,200 | ||
| EP（電解管） | \40,700 | |||
| 1501～2000 | BA（光輝管） | \26,300 | ||
| EP（電解管） | \48,900 | |||
| 1/2（Φ12.7×ｔ1.0） | ～200 | BA（光輝管） | \14,400 | |
| EP（電解管） | \21,300 | |||
| 201～500 | BA（光輝管） | \16,700 | ||
| EP（電解管） | \27,300 | |||
| 501～1000 | BA（光輝管） | \20,400 | ||
| EP（電解管） | \37,200 | |||
| 1001～1500 | BA（光輝管） | \24,900 | ||
| EP（電解管） | \47,900 | |||
| 1501～2000 | BA（光輝管） | \29,100 | ||
| EP（電解管） | \58,300 | |||
ＶＣＲ付 ガス配管チューブ（オーダーメイド） 共通価格表
参考資料
■パイプ曲げＲ寸法
| チューブ径 Φｄ | Ｒ（㎜） |
|---|---|
| 1/8（Φ3.18×ｔ0.72） | 14.3 |
| 1/4（Φ6.35×ｔ1.0） | 14.3 |
| 3/8（Φ9.53×ｔ1.0） | 23.8 |
| 1/2（Φ12.7×ｔ1.0） | 38.1 |
VCR（R） はスウェージロック社の登録商標です。
