VCR付ガス配管チューブ（オーダーメイド）

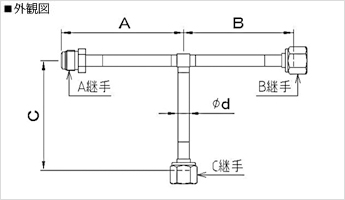

T型
問合せ
■製品仕様 材質：SUS316L
※チューブ径 1/4は各指定長さ50㎜以上必要です。
※チューブ径 3/8、1/2は各指定長さ60㎜以上必要です。
| 型式 | ベース価格 [税抜] | |||
|---|---|---|---|---|
| タイプ | チューブ径 Φd | ※ A+B+C寸法（mm） | 種類 | |
| GTVT | 1/4（Φ6.35×ｔ1.0） | ～200 | BA（光輝管） | \7,600 |
| EP（電解管） | \9,600 | |||
| 201～500 | BA（光輝管） | \8,600 | ||
| EP（電解管） | \11,200 | |||
| 501～1000 | BA（光輝管） | \10,400 | ||
| EP（電解管） | \13,800 | |||
| 1001～1500 | BA（光輝管） | \12,900 | ||
| EP（電解管） | \17,200 | |||
| 1501～2000 | BA（光輝管） | \15,100 | ||
| EP（電解管） | \20,300 | |||
| 3/8（Φ9.53×ｔ1.0） | ～200 | BA（光輝管） | \9,000 | |
| EP（電解管） | \11,700 | |||
| 201～500 | BA（光輝管） | \10,300 | ||
| EP（電解管） | \14,800 | |||
| 501～1000 | BA（光輝管） | \12,400 | ||
| EP（電解管） | \20,100 | |||
| 1001～1500 | BA（光輝管） | \15,300 | ||
| EP（電解管） | \26,100 | |||
| 1501～2000 | BA（光輝管） | \17,900 | ||
| EP（電解管） | \31,800 | |||
| 1/2（Φ12.7×ｔ1.0） | ～200 | BA（光輝管） | \10,000 | |
| EP（電解管） | \13,200 | |||
| 201～500 | BA（光輝管） | \11,800 | ||
| EP（電解管） | \17,300 | |||
| 501～1000 | BA（光輝管） | \14,800 | ||
| EP（電解管） | \24,200 | |||
| 1001～1500 | BA（光輝管） | \18,600 | ||
| EP（電解管） | \31,900 | |||
| 1501～2000 | BA（光輝管） | \22,000 | ||
| EP（電解管） | \39,300 | |||
ＶＣＲ付 ガス配管チューブ（オーダーメイド） 共通価格表
参考資料
■パイプ曲げＲ寸法
| チューブ径 Φｄ | Ｒ（㎜） |
|---|---|
| 1/8（Φ3.18×ｔ0.72） | 14.3 |
| 1/4（Φ6.35×ｔ1.0） | 14.3 |
| 3/8（Φ9.53×ｔ1.0） | 23.8 |
| 1/2（Φ12.7×ｔ1.0） | 38.1 |
VCR（R） はスウェージロック社の登録商標です。
