VCR付ガス配管チューブ（オーダーメイド）

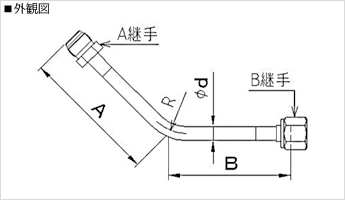

L45型
3～4週間
■製品仕様 材質：SUS316L
※パイプ曲げＲ寸法は参考資料参照
※各指定長さは30㎜以上必要です。
| 型式 | ベース価格 [税抜] | |||
|---|---|---|---|---|
| タイプ | チューブ径 Φd | ※ A+B寸法（mm） | 種類 | |
| GTVL45 | 1/4（Φ6.35×ｔ1.0） | ～200 | BA（光輝管） | \2,600 |
| EP（電解管） | \3,300 | |||
| 201～500 | BA（光輝管） | \4,000 | ||
| EP（電解管） | \5,400 | |||
| 501～1000 | BA（光輝管） | \6,800 | ||
| EP（電解管） | \9,800 | |||
| 1001～1500 | BA（光輝管） | \9,500 | ||
| EP（電解管） | \13,800 | |||
| 1501～2000 | BA（光輝管） | \12,000 | ||
| EP（電解管） | \17,700 | |||
| 3/8（Φ9.53×ｔ1.0） | ～200 | BA（光輝管） | \3,000 | |
| EP（電解管） | \5,000 | |||
| 201～500 | BA（光輝管） | \4,600 | ||
| EP（電解管） | \9,400 | |||
| 501～1000 | BA（光輝管） | \8,000 | ||
| EP（電解管） | \17,600 | |||
| 1001～1500 | BA（光輝管） | \11,200 | ||
| EP（電解管） | \25,500 | |||
| 1501～2000 | BA（光輝管） | \14,200 | ||
| EP（電解管） | \33,200 | |||
| 1/2（Φ12.7×ｔ1.0） | ～200 | BA（光輝管） | \3,500 | |
| EP（電解管） | \6,000 | |||
| 201～500 | BA（光輝管） | \5,800 | ||
| EP（電解管） | \11,800 | |||
| 501～1000 | BA（光輝管） | \10,300 | ||
| EP（電解管） | \22,400 | |||
| 1001～1500 | BA（光輝管） | \14,500 | ||
| EP（電解管） | \32,600 | |||
| 1501～2000 | BA（光輝管） | \18,500 | ||
| EP（電解管） | \42,700 | |||
ＶＣＲ付 ガス配管チューブ（オーダーメイド） 共通価格表
参考資料
■パイプ曲げＲ寸法
| チューブ径 Φｄ | Ｒ（㎜） |
|---|---|
| 1/8（Φ3.18×ｔ0.72） | 14.3 |
| 1/4（Φ6.35×ｔ1.0） | 14.3 |
| 3/8（Φ9.53×ｔ1.0） | 23.8 |
| 1/2（Φ12.7×ｔ1.0） | 38.1 |
