ガス配管チューブ（オーダーメイド）
T型
問合せ

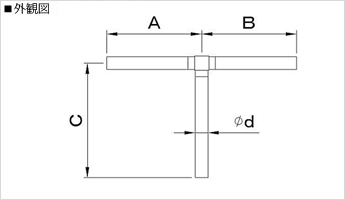

■製品仕様 材質：SUS316L
※各指定長さは30㎜以上必要です。
| 型式 | 標準価格 [税抜] | |||
|---|---|---|---|---|
| タイプ | チューブ径 Φd | ※ A+B+C寸法（mm） | 種類 | |
| GTOT | 1/8（Φ3.18×ｔ0.72） | ～200 | BA（光輝管） | \19,300 |
| EP（電解管） | \25,000 | |||
| 201～500 | BA（光輝管） | \21,600 | ||
| EP（電解管） | \35,200 | |||
| 501～1000 | BA（光輝管） | \25,400 | ||
| EP（電解管） | \52,300 | |||
| 1001～1500 | BA（光輝管） | \30,000 | ||
| EP（電解管） | \70,200 | |||
| 1501～2000 | BA（光輝管） | \34,200 | ||
| EP（電解管） | \87,800 | |||
| 1/4（Φ6.35×ｔ1.0） | ～200 | BA（光輝管） | \8,300 | |
| EP（電解管） | \11,400 | |||
| 201～500 | BA（光輝管） | \9,600 | ||
| EP（電解管） | \13,500 | |||
| 501～1000 | BA（光輝管） | \11,800 | ||
| EP（電解管） | \17,200 | |||
| 1001～1500 | BA（光輝管） | \14,800 | ||
| EP（電解管） | \21,400 | |||
| 1501～2000 | BA（光輝管） | \17,400 | ||
| EP（電解管） | \25,500 | |||
| 3/8（Φ9.53×ｔ1.0） | ～200 | BA（光輝管） | \10,000 | |
| EP（電解管） | \13,400 | |||
| 201～500 | BA（光輝管） | \11,500 | ||
| EP（電解管） | \17,900 | |||
| 501～1000 | BA（光輝管） | \14,000 | ||
| EP（電解管） | \25,500 | |||
| 1001～1500 | BA（光輝管） | \17,600 | ||
| EP（電解管） | \33,800 | |||
| 1501～2000 | BA（光輝管） | \20,700 | ||
| EP（電解管） | \41,800 | |||
| 1/2（Φ12.7×ｔ1.0） | ～200 | BA（光輝管） | \11,000 | |
| EP（電解管） | \15,000 | |||
| 201～500 | BA（光輝管） | \13,300 | ||
| EP（電解管） | \21,000 | |||
| 501～1000 | BA（光輝管） | \17,000 | ||
| EP（電解管） | \30,800 | |||
| 1001～1500 | BA（光輝管） | \21,500 | ||
| EP（電解管） | \41,300 | |||
| 1501～2000 | BA（光輝管） | \25,700 | ||
| EP（電解管） | \51,600 | |||
参考資料
■スウェージロック継手差込み深さ
| チューブ径 Φｄ | 差込み深さＦ（㎜） |
|---|---|
| 1/8（Φ3.18） | 12.7 |
| 1/4（Φ6.35） | 15.2 |
| 3/8（Φ9.53） | 16.8 |
| 1/2（Φ12.7） | 22.9 |
■パイプ曲げＲ寸法
| チューブ径 Φｄ | Ｒ（㎜） |
|---|---|
| 1/8（Φ3.18×ｔ0.72） | 14.3 |
| 1/4（Φ6.35×ｔ1.0） | 14.3 |
| 3/8（Φ9.53×ｔ1.0） | 23.8 |
| 1/2（Φ12.7×ｔ1.0） | 38.1 |
Swagelok（R)、VCR（R）、Ultra-Torr（R） は、スウェージロック社の登録商標です。
